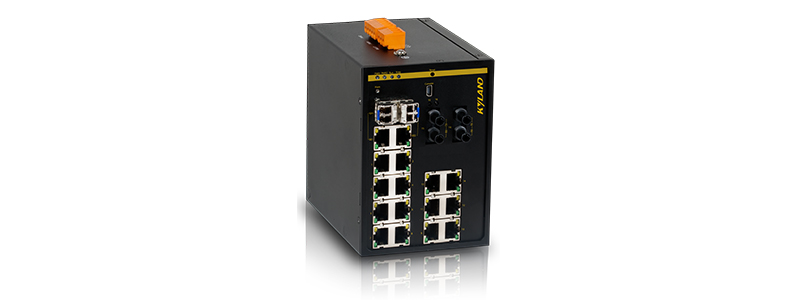

SICOM3216网管型交流机是一款绿色工业以太网产品，最多支持2个千兆Combo接口，2个光电可选百兆接口和14个百兆电口。SICOM3216支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），RSTP，VLAN，组播，QoS、SSH, SSL等富厚的二层软件特征，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件。SICOM3216具有IP40防护的金属外壳，抗强振动的卡轨座，-40℃-+85℃极端情形温度顺应能力及优异的EMC电磁兼容性能，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力，现在已普遍应用于风电，配网，交通，石油石化等工业领域。
| 软件功效 | |
| 交流功效 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族, 自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP |
| 组播手艺 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 清静手艺 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址绑定 |
| 服务质量管理 | 支持SP, WRR行列调理 |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持FTP/TFTP软件升级 支持电源告警,端口告警和环告警 支持环路检测 支持CRC�；� 支持RMON 支持端口镜像 支持线缆故障检测 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP server/snooping/client，DHCP Option 82 |
| 时钟管理 | 支持SNTP Client |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE802.1X |
| 交流属性 | 优先级行列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 2Mbit 包转发率 5.4Mpps 交流延迟 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口; 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, 单/多模SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认设置 |
| 电源 | 输入电压 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <18W 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 88mm×135mm×137mm(W×H×D) 重量 1.25Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 465000h 保修期 5年 |
| 认证 | UL508, Class I Div 2, CE(EMC), FCC: 接纳L2:24-48VDC电源的型号. UL508, Class I Div 2: 接纳L5:12-24VDC电源的型号. |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3216-Ports-Connector-PS1-PS2 |
|
代码界说 |
代码选型 |
|
Ports:端口 |
16T=16×10/100Base-T(X) RJ45电口 2S14T=2×100Base-FX,单模光口;14×10/100Base-T(X) RJ45电口 2M14T=2×100Base-FX,多模光口;14×10/100Base-T(X) RJ45电口 2G16T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;16×10/100Base-T(X) RJ45电口 2G2S14T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;2×100Base-FX,单模光口;14×10/100Base-T(X) RJ45电口 2G2M14T=2×1000Base-X,10/100/1000Base-T(X) Combo接口;2×100Base-FX,多模光口;14×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC讨论,多模,1310nm,5km ST05=ST讨论,多模,1310nm,5km FC05=FC讨论,多模,1310nm,5km SC40=SC讨论,单模,1310nm,40km ST40=ST讨论,单模,1310nm,40km FC40=FC讨论,单模,1310nm,40km SC60=SC讨论,单模,1310nm,60km SC80=SC讨论,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
|
PS1-PS2:冗余电源输入 |
L2-L2=24-48VDC(18-72VDC),冗余输入 L5-L5=12-24VDC(9-36VDC),冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP�？� |
参考工业级千兆SFP�？檠」罕� |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
DT-XL-Mini USB -USB-2m |
USB管理线缆,Mini USB to USB,2m |
