SICOM3028GPT是Kyland开发的智能模组化平台 ，该平台是整适时钟同步、全千兆、二层/三层功效的一体化解决计划 ，专门针对EMC性能要求严酷的工业通讯系统需求设计。SICOM3028GPT最大支持28个光电可选千兆接口 ，知足IEC61850-3、IEEE1613标准 ，获得国家电网A类认证证书。 SICOM3028GPT为19英寸1U机架式装备 ，支持1个1U槽位和6个0.5U槽位 ，�？橄殖】商婊� ，使用很是无邪。SICOM3028GPT可提供基于硬件时间戳的IEEE1588v2和同步以太网协议 ，支持BC、P2P TC、E2E TC时钟模式 ，抵达100ns对时精度 ，支持Power Profile和Telecom Profile ，并能够通过扩展时钟服务器�？� ，提供主时钟功效；通过扩展HSR/PRP�？� ，提供零丢包冗余计划。SICOM3028GPT支持端口、VLAN、组播、QoS、快速冗余环等富厚的二层软件特征以及VRRP、RIP、OSFP、IGMP、PIM等三层功效 ，并支持Console、Telnet、Web多种管理方法以及基于SNMP的网管软件。该产品现在已经普遍应用在电力、轨道交通、石油化工及其他对EMC性能有严酷要求的工业通讯系统中。
无邪的模组化设计,扩展利便,最大支持28个光电可选千兆接口
支持DT-Ring,DRP协议族及MSTP,VRRP等多种冗余组网机制
支持RIP,OSPF等多种三层路由协议
支持IEEE1588v2,同步精度可达±100ns,支持ITU-T.G.8261/G.8262同步以太网,同步精度可达±50ns
可扩展时钟服务器�？椤SR/PRP�？�
支持IEC61850 MMS建模管理
支持线缆故障检测功效
切合IEC61850-3和IEEE1613
KEMA,CE,FCC,EN50155/50121,UL61010,NEMA-TS2
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持ARP、代理ARP 支持链路聚合、负载分担 支持端口流控 支持广播风暴抑制 支持QinQ 支持MAC地址管理 |
| 冗余手艺 | 支持DT-ring, DT-ring+, DT-VLAN协议族 ，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms 支持RSTP/MSTP ，兼容STP |
| 组播手艺 | 支持IGMP-snooping 支持GMRP 支持静态组播 支持未知组播控制 支持GOOSE over IP tunnel（吸收） |
| 三层功效（三层主机支持） | 支持RIPv1/v2 支持OSPFv2 支持静态路由 支持VRRP 支持IGMP 支持PIM-SM, PIM-DM 支持GOOSE over IP tunnel（发送） |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPs/SSL 支持SSH 支持SFTP Client 支持RADIUS 支持TACACA+ 支持用户分级 支持MAC地址绑定 支持端口隔离 支持登录超时设置 支持Web、Telnet、SSH、SNMP清静IP设置 支持会见管理 |
| 服务质量管理 | 支持ACL ，对L2-L4层数据举行过滤 支持802.1p和TOS/DiffServ优先级 支持优先级映射 支持SP,WRR行列调理 |
| 管理与维护 | 支持Console,Telnet,WEB管理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持IEC61850 MMS建模管理 支持TFTP Server/Client 支持FTP Server/Client 支持FTP/TFTP/SFTP方法软件升级 支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口LinkDown告警,环告警,CPU使用率告警,内存使用率告警,端口流量告警,CRC及丢包率告警,光口吸收光功率告警,光�？楣夤β矢婢竟饪谖展夤β矢婢凸饽？楣夤β矢婢柚С諨DM功效的子卡配合使用】 支持端口镜像 支持线缆故障检测 支持DDM光功率检测 支持环路检测 支持CRC�；� 支持Syslog 支持RMON 支持LLDP 支持Link-check 支持NTP Server/Client 支持SNTP Server 支持RTC 支持时区和夏时制设置 |
| IP管理 | 支持DHCP server/client |
| 时钟管理（有时钟同步功效主机支持） | 支持PTPv2 支持Power profile (C37.238) 支持Telecom profile 支持同步以太网 (ITU-T.G.8261/G.8262) 支持TMS功效 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x IEEE1588-2008(PTPv2) ITU-T.G.8261/G.8262(同步以太网) |
| 交流属性 | 优先级行列 8 VLAN数 4K 组播组数 256(L2组播组数) 路由表 8K（二层主机不涉及） MAC表 16K 背板带宽 56Gbps 包缓冲区 12Mbit (SICOM3028GPT-L3F/L3G/L3GT), 8Mbit (SICOM3028GPT-L2F/L2G/L2GT) 包转发率 41.7Mpps (SICOM3028GPT-L2G/L2GT/L3G/L3GT), 9.5Mpps (SICOM3028GPT-L2F/L3F) 交流时延 ＜10us 超长帧长度 10kB |
| 接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1个, 0.5U:6个 |
| 指示灯 | 前面板指示灯 告警指示灯:Alarm 运行指示灯:Run 环角色指示灯:Ring 同步完成指示灯:Lock 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT 接口速率指示灯:Speed 后面板指示灯 接口指示灯:Link/ACT（电口 ，槽位1的光口） 接口速率指示灯:Speed（电口 ，槽位1的光口） 告警指示灯:Alarm（通过LED指示灯�？樘峁� 运行指示灯:Run（通过LED指示灯�？樘峁� 电源指示灯:PWR1,PWR2（通过LED指示灯�？樘峁� 接口指示灯:Link（通过LED指示灯�？樘峁� |
| 电源 | 输入电压 24VDC(18-36VDC) 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 功率<40W 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |
| 机械结构 | 外壳 金属材质 ，可定制三防设计 散热方法 自然冷却 ，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×359.7mm(W×H×D) 重量 <10Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 360000h (SICOM3028GPT-L2F/L2G) 359000h (SICOM3028GPT-L2GT) 371000h (SICOM3028GPT-L3F/L3G) 368000h (SICOM3028GPT-L3GT) 保修期 5年 |
| 认证 | KEMA：接纳HV:100-240VAC,50/60Hz;110-220VDC电源的型号 CE：所有型号 FCC：所有型号 EN50155/50121：接纳HV:100-240VAC,50/60Hz;110-220VDC电源的型号 国网A类：接纳HV:100-240VAC,50/60Hz;110-220VDC电源的型号 NEMA-TS2 UL61010 IEC 62368-1, EN 62368-1 工信部入网允许证 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |

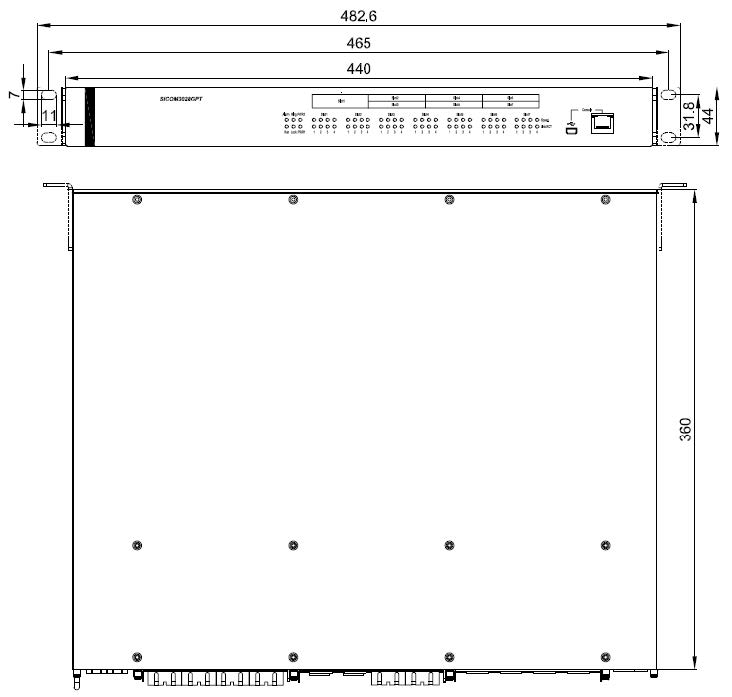

主机尺寸图
主机推荐型号
| 主机型号 | 型号说明 |
| SICOM3028GPT-L3G-MB-HV-HV | SICOM3028GPT三层28G全千兆主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
| SICOM3028GPT-L3F-MB-HV-HV | SICOM3028GPT三层24+4G千兆主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
| SICOM3028GPT-L3GT-MB-HV-HV | SICOM3028GPT三层28G全千兆支持时钟同步功效主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
| SICOM3028GPT-L3GT-MB-L3-L3 | SICOM3028GPT三层28G全千兆支持时钟同步功效主机 ，24VDC(18-36VDC) ，冗余电源 |
| SICOM3028GPT-L2G-MB-HV-HV | SICOM3028GPT二层28G全千兆主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
| SICOM3028GPT-L2F-MB-HV-HV | SICOM3028GPT二层24+4G千兆主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
| SICOM3028GPT-L2GT-MB-HV-HV | SICOM3028GPT二层28G全千兆支持时钟同步功效主机 ，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) ，冗余电源 |
以太网交流�？橥萍鲂秃�
| 型号（Slot1:扩展槽1适用） | 型号说明 |
| SM6.6-4GE-1U | 4×10/100/1000Base-T(X)电口,1U |
| SM6.6-4GX-DDM-1U | 4×1000Base-X, 10/100/1000Base-T(X) SFP接口,支持DDM功效,1U |
| 型号（Slot2-Slot7:扩展槽2-7适用） | 型号说明 |
| SM6.6-4GE-0.5U | 4×10/100/1000Base-T(X)电口,0.5U |
| SM6.6-4GX-DDM-0.5U | 4×1000Base-X,100Base-FX,10/100/1000Base-T(X) SFP接口,支持DDM功效,0.5U |
| SM6.6-4SFP-DDM-0.5U | 4×100Base-X SFP接口,支持DDM功效,0.5U |
| SM6.6-4M-SC05-0.5U | 4×100Base-FX,多模光口,SC讨论,多模,1310nm,5km,0.5U |
| SM6.6-4S-SC40-0.5U | 4×100Base-FX,单模光口,SC讨论,单模,1310nm,40km,0.5U |
| SM6.6-4T-0.5U | 4×10/100Base-T(X)电口,0.5U |
功效�？橥萍鲂秃�
| 型号（Slot2-Slot7:扩展槽2-7适用） | 型号说明 |
| SM6.6-HSR/PRP-GX-0.5U | RedBox�？� ，支持HSR/PRP零丢包冗余功效 ，2个1000Base-X ，100Base-FX SFP接口 |
| SM6.6-TimeServer-ST850-1U-S1 | 时钟服务器�？� ，1路卫星输入 ，BNC接口；1路TTL信号输出 ，BNC接口；1路RS485信号输出 ，接线端子；1路光信号输入；1路光信号输出；光信号输入/输出为多模ST接口 ，850nm；1个千兆光电复用以太网接口；1个Console口。支持Web ，SNMP。占用上下相邻2个0.5U槽位 |
主机�？槭逝浔�
| SICOM3028GPT | ||||||
| L2GT | L2G | L2F | L3GT | L3G | L3F | |
| SM6.6-4GX-DDM-1U | ● | ● | ● | ● | ● | ● |
| SM6.6-4GE-1U | ● | ● | ● | ● | ● | ● |
| SM6.6-4GX-DDM-0.5U | ● | ● | ● | ● | ||
| SM6.6-4GE-0.5U | ● | ● | ● | ● | ||
| SM6.6-4M-SC05-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4S-SC40-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4T-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4SFP-DDM-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-HSR/PRP-GX-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-TimeServer-ST850-1U-S1 | ● | ● | ||||
选购配件
| 配件 | 配件说明 |
| 千兆SFP�？� | 参考工业级千兆SFP�？檠」罕� |
| 百兆SFP�？� | 参考工业级百兆SFP�？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩 ，型号：DT-FCZ-RJ45-01 |
| 1U盲板 | 适用于Slot1 ，编码：109019127 |
| 0.5U盲板 | 适用于Slot2~Slot7 ，编码：109019126 |
| USB串口线 | Mini USB to USB ，2米 ，型号：DT-XL-Mini USB-USB-2m |
| RJ45串口线 | RJ45/DB9 ，2米 ，编码：111030019 |
| 电源线 | 3相电源线 ，3米 ，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子 ，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子 ，编码：107010520 |
| 挂耳 | 单个装置挂耳 ，编码：109999037 |
| 低消耗射频同轴电缆转接器 | BNC母头-TNC母头 ，型号：DT-ZJQ-BNC-TNC-01 |
| 低消耗射频同轴电缆 | TNC公头-BNC公头 ，20米 ，型号：DT-XL-LMR400-TNC-BNC-20m |
| 低消耗射频同轴电缆 | TNC公头-BNC公头 ，2米 ，型号：DT-XL-LMR400-TNC-BNC-2m |
| GPS天线 | 5V直流供电 ，带有1个TNC母头 ，型号：DT-GPS-ANT-01 |
| 浪涌�；ぷ爸� | TNC公头-TNC母头 ，装置在GPS天线的同轴线缆内 ，型号：DT-SP-01 |
Kyland-SICOM3028GPT-Datasheet-CN
