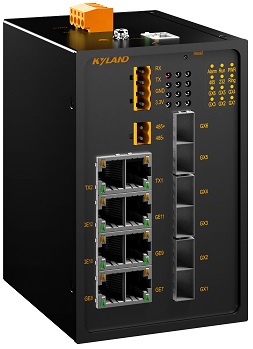

SICOM3012BA是一款低功耗、切合防爆标准中实质清静认证的高密度端口卡轨式网管型交流机。SICOM3012BA支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等富厚的二层软件特征，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件。支持IEEE1588 PTPV2, DDM(SFP接口)，支持Ethernet IP和Modbus TCP协议。SICOM3012BA具有IP40防护的金属外壳，抗强振动的卡轨座，具有优越的绝缘、防潮性能，主要应用于工厂自动化、煤炭矿区、化工等卑劣情形。
| 软件功效 | |
| 交流功效 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速设置) 支持全局广播风暴抑制(QOS风暴战略) |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播手艺 | 支持IGMP Snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
| 清静手艺 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR行列调理 支持ACL |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持EtherNet/IP和Modbus/TCP |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟管理 | 支持SNTP Client 支持PTP，对时精度±100ns以内 |
| 产品规格 | |
| 手艺标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 V2 (PTP) |
| 交流属性 | 优先级行列 8 VLAN数 4K VLAN ID 1～4094 组播组数 8K MAC表 8K 包缓冲区 4Mbit 包转发率 17.9Mpps 交流延迟 <5μs 超长帧长度 9.6KB |
| 接口 | 千兆端口 100Base-FX, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 长距离端口 RJ45接口，抵达300米100Mbit/s，900米10Mbit/s Console口 RS232,RJ45接口 RS485 1路RS485串行总线，2000V隔离防护，2芯5.08mm间距插入式端子 RS232 1路RS232, RX/TX/GND/3.3V, 160mA，4芯5.08mm间距插入式端子 |
| 状态指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) 串口状态灯:485,232 |
| 按钮 | Reset:支持重启和恢复默认设置 |
| 电源 | 输入电压 12VDC(9-18VDC), 非隔离电源 接入端子 4芯5.08mm间距插入式端子 功率 <12W 过压�；� 支持 过流�；� 支持 反接�；� 支持 |

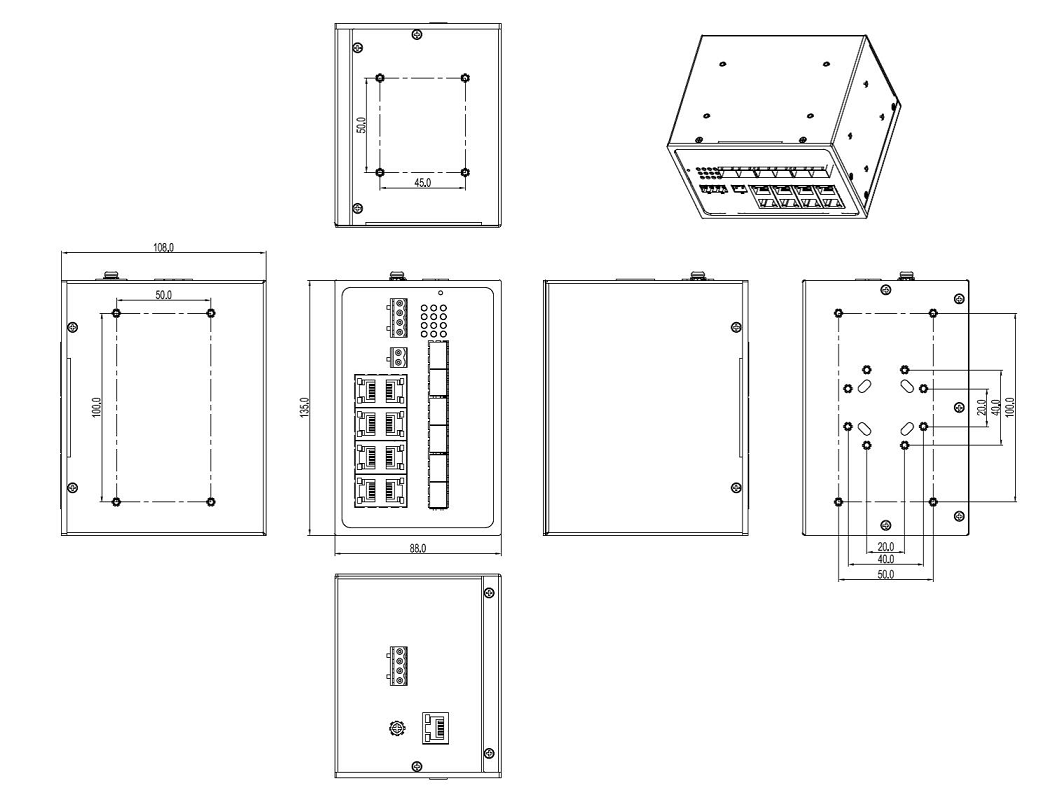

| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 88mm×135mm×108mm (W×H×D) 重量 1.20Kg 装置方法 DIN卡轨式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF >300000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 产品形貌 |
| SICOM3012BA-C-6GX6GE-L6 | 卡轨式网管型交流机，带三防涂覆，支持6个千兆光口、6个千兆电口，12VDC(9-18VDC), 单路输入 |
| SICOM3012BA-EC-6GX6GE-L6 | 卡轨式网管型交流机，裸板三防涂覆，支持6个千兆光口、6个千兆电口，12VDC(9-18VDC), 单路输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP�？� |
参考工业级SFP�？檠」罕� |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-SICOM3012BA-Datasheet-CN
