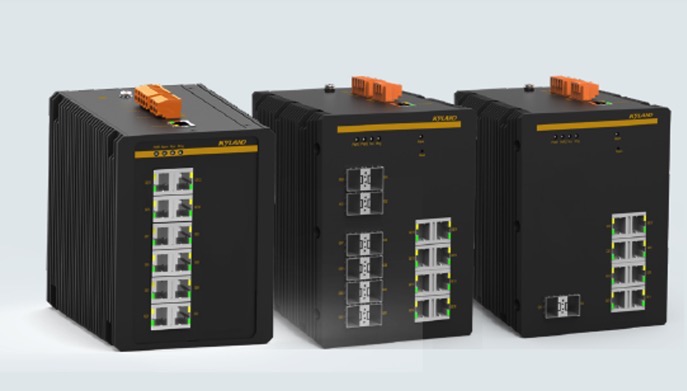

SICOM3000TSN 时间敏感网络交流机是一款集成了时间敏感网络（TSN）特征的卡轨式管理型工业以太网交流机，提供10GBase-X SFP+接口; 100/1000Base-X SFP接口; 10/100/1000Base-T(X) RJ45电口，可通过自协商与对端装备协商端口速率及双工模式 。时间敏感网络（TSN：Time Sensitive Networking ）是IEEE802.1 TSN使命组开发的一套协议标准，该标准界说了以太网数据传输的时间敏感机制，通过允许一些流量分组优先转发，使用门控调理机制整理线路以及带宽预留等机制来包管营业流量在以太网中的传输性能，为标准以太网增添了确定性和可靠性，以确保以太网能够为要害数据的传输提供稳固一致的服务级别，目今可支持的时间敏感网络基础协议包括：IEEE 802.1AS 、IEEE 802.1Qbv、IEEE 802.1Qci、 802.1CB和802.1Qbu等 。SICOM3000TSN支持IEEE1588 PTPV2，DRP（自愈时间<20ms），RSTP/MSTP，VLAN，组播，QoS，SSH等富厚的二层软件特征，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件 。SICOM3000TSN具有IP40防护的金属外壳，抗强振动的卡轨座，极端情形温度顺应能力及优异的EMC电磁兼容性能，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力 。在工业领域，时间敏感网络作为下一代工业网络的演进偏向，应用在工业自动化领域、汽车内部网络等种种对传输时间有高稳固性要求的网络 。
| 软件功效 | ||
| TSN时间敏感网络 | 支持IEEE 802.1AS 支持IEEE 802.1Qbv 支持IEEE 802.1Qci 支持IEEE 802.1CB 支持IEEE 802.1Qbu |
|
| 交流功效 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速 支持全局广播风暴抑制 |
|
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
|
| 组播手艺 | 支持IGMP snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
|
| 网络清静 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
|
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR行列调理 支持ACL |
|
| 管理与维护 | 支持Console,Telnet,WEB管理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警 支持DDM(SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check Reset:支持重启和恢复默认设置 |
|
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
|
| 时钟管理 | 支持SNTP Client 支持PTP, IEEE1588(硬件和软件支持) |
|
| 手艺参数 | 标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP V2) IEEE 802.1AS IEEE 802.1Qbv IEEE802.1CB IEEE 802.1Qci IEEE 802.1Qbu |
| 交流属性 | ||
| 优先级行列 | 8 | |
| VLAN数 | 4K | |
| VLAN ID | 1～4094 | |
| 组播组数 | 8K | |
| MAC表 | 32K | |
| 包缓冲区 | 32Mbit | |
| 交流延迟 | <5μs | |
| Jumbo帧 | 9.6Kbytes | |
| 接口 | ||
| 端口 | 12GE 型号：12×10/100/1000Base-T(X)，RJ45 电口 4X8GX8GE 型号：4×10GBase-X SFP+接口，8×100/1000Base-X SFP 接口， 8×10/100/1000Base-T(X)，RJ45 电口 2GX8GE 型号：2×100/1000Base-X SFP接口，8×10/100/1000Base-T(X)，RJ45 电口 |
|
| Console口 | RS232,RJ45 | |
| 管理口 | 支持带内带外，带外口：RJ45电口 | |
| 告警端口 | 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max 2路Alarm input输入：干节点：逻辑0（短路），逻辑1（断开） �；ぃ�4KV光电隔离；36VDC过压�；� |
|
| 指示灯 | 前面板指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口)，Link/ACT(光口) |
| 电源 | ||
| 输入电压 | L2：24-48VDC(18-72VDC) HV:100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
|
| 接入端子 | 5芯5.08mm间距插入式端子 (L2) 3芯7.62mm间距插入式端子 (HV) |
|
| 功率 | <25W | |
| 过载�；� | 支持 | |
| 反接�；� | 支持 | |
| 冗余�；� | 支持 | |
| 机械结构 | ||
| 外壳 | 金属材质 | |
| 散热方法 | 自然冷却,无电扇 | |
| 防护品级 | IP30以上 | |
| 尺寸 | 120mm*164.5mm*154mm | |
| 重量 | 小于1.25Kg | |
| 装置方法 | DIN卡轨式或壁挂式 | |
| 情形 | ||
| 事情温度 | 宽温：-40℃～+75℃ | |
| 贮存温度 | -40℃～+85℃ | |
| 相对湿度 | 5～95%无凝露 | |
| 质保 | MTBF | >300000h |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) |
|
| 机械 | IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
说明 |
|

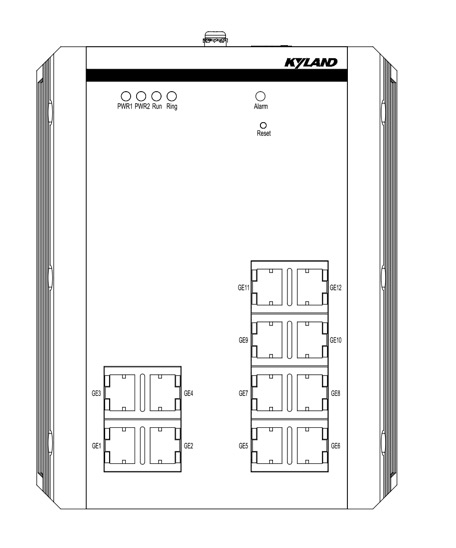

SICOM3000TSN-12GE-HV |
12×10/100/1000Base-T(X) RJ45 电口，220VDC 电源输入 |
|

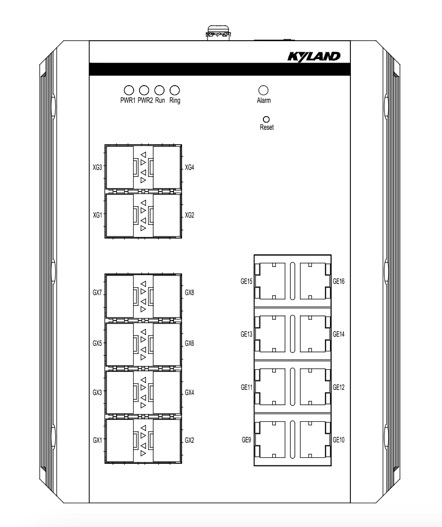

SICOM3000TSN-4X8GX8GE-L2-L2 |
4×10GBase-X SFP+ 接口，8×100/1000Base-X SFP 接口，8×10/100/1000Base-T(X) RJ45 电口；24-48VDC 冗余输入 |
|
SICOM3000TSN-2GX8GE-L2-L2 |
2×100/1000Base-X SFP 接口，8×10/100/1000Base-T(X) RJ45电口；24-48VDC 冗余输入 |
Kyland-SICOM3000TSN-Datasheet-CN
