SICOM3000A
12G/20G二层网管型卡轨式以太网交流机
产品简介

SICOM3000A系列是二层卡轨式管理型工业以太网交流机，支持4个100/1000M SFP接口+8个千兆电口，或4个100/1000M SFP接口+16个千兆电口，12/24/48/110/220V电压输入。SICOM3000A支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等富厚的二层软件特征，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件。SICOM3000A具有IP40防护的金属外壳，抗强振动的卡轨座，极端情形温度顺应能力及优异的EMC电磁兼容性能，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力。产品可普遍应用于工厂自动化，交通，石油石化，风电，配网等工业领域。

要害特征

支持4个100Base-X, 1000Base-X SFP接口，8个千兆电口或16个千兆电口
支持冗余协议：DT-Ring(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP
支持清静手艺：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口隔离
支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件
支持DDM
IP40防护品级

性能参数
软件功效
交流功效 支持VLAN
支持GVRP
支持端口聚合, LACP
支持端口流控
支持端口限速
支持端口风暴抑制
冗余手艺 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DRP/DHP,自愈时间<20ms
支持STP/RSTP/MSTP
组播手艺 支持IGMP Snooping
支持GMRP
支持静态组播
清静手艺 支持HTTPS/SSL
支持SSH
支持TACACS+
支持IEEE802.1X
支持RADIUS
支持用户分级
支持端口隔离
支持IP Source Guard
服务质量管理 支持QoS, 802.1p(CoS), DSCP
支持SP, WRR行列调理
支持ACL
工业协议 支持EtherNet/IP
支持Modbus/TCP
管理与维护 支持Console, Telnet, WEB管理方法
支持SNMPv1/v2c/v3，可通过Kyvision集中管理
支持FTP/TFTP/HTTP方法软件升级
支持FTP/TFTP/HTTP方法设置文件上传下载
支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警, 温度告警
支持DDM (SFP接口)
支持环路检测
支持RMON
支持端口镜像
支持Syslog
支持LLDP
支持Link-check
支持IPv4/IPv6
IP管理 支持DHCP server/snooping/client, DHCP Option 82
支持ARP
时钟管理 支持SNTP Client
支持NTP Client
支持时区和夏令时设置
路由 支持静态路由
产品规格
手艺参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
IEEE 802.3ad (链路聚合)
IEEE 802.3x (流控)
IEEE 802.1p (优先级)
IEEE 802.1Q (VLAN)
IEEE 802.1d (STP)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
IEEE 802.1x (Network Access Control)
IEEE 802.1ab (LLDP)
交流属性 优先级行列 8
VLAN数 4094
VLAN ID 1～4093
组播组数 511
MAC表 8K
包缓冲区 4.1Mbit
包转发率 17.9Mpps (4GX8GE) 29.8Mpps (4GX16GE)
交流延迟 <5μs
超长帧长度 10000 bytes
接口 千兆端口
100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口
10/100/1000Base-T(X), RJ45接口
Console口 RS232,RJ45接口
告警端口 3芯5.08mm间距插入式端子(HV), 7芯5.08mm间距插入式端子(LV), 250VAC/220VDC Max, 2A Max
指示灯 前面板指示灯
运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
环指示灯:Ring(HV)
接口指示灯:Link/ACT, Speed(电口); Link/ACT, Speed (光口)
按钮 Reset:支持重启和恢复默认设置
电源 输入电压
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)(HV)
12-48VDC(LV)
接入端子
3芯7.62mm间距插入式端子(HV)
7芯5.08mm间距插入式端子(LV)
功率
<13W (4GX8GE)
<19.5W (4GX16GE)
过载�；� 支持
反接�；� 支持
冗余�；� 支持(LV)
机械结构 外壳 金属材质
散热方法 自然冷却,无电扇
防护品级 IP40
尺寸
88mm×135mm×137mm (4GX8GE-HV) (W×H×D)
102mm×135mm×137mm (4GX16GE-HV) (W×H×D)
53.6mm×134mm×106mm (4GX8GE-LV) (W×H×D)
87.1mm×134mm×106mm (4GX16GE-LV) (W×H×D)
重量
1.5Kg (4GX8GE-HV)
1.9Kg (4GX16GE-HV)
0.65Kg (4GX8GE-LV)
1.0Kg (4GX16GE-LV)
装置方法 DIN卡轨式或壁挂式
情形 事情温度 -40℃～+75℃
贮存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF
1317486h (4GX8GE)
1097144h (4GX16GE)
保修期 5年
认证 CE, FCC
EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2
Rail Traffic: EN 50121-4
IEC 62368-1, EN 62368-1
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(攻击)
IEC60068-2-32(自由跌落)
机械尺寸

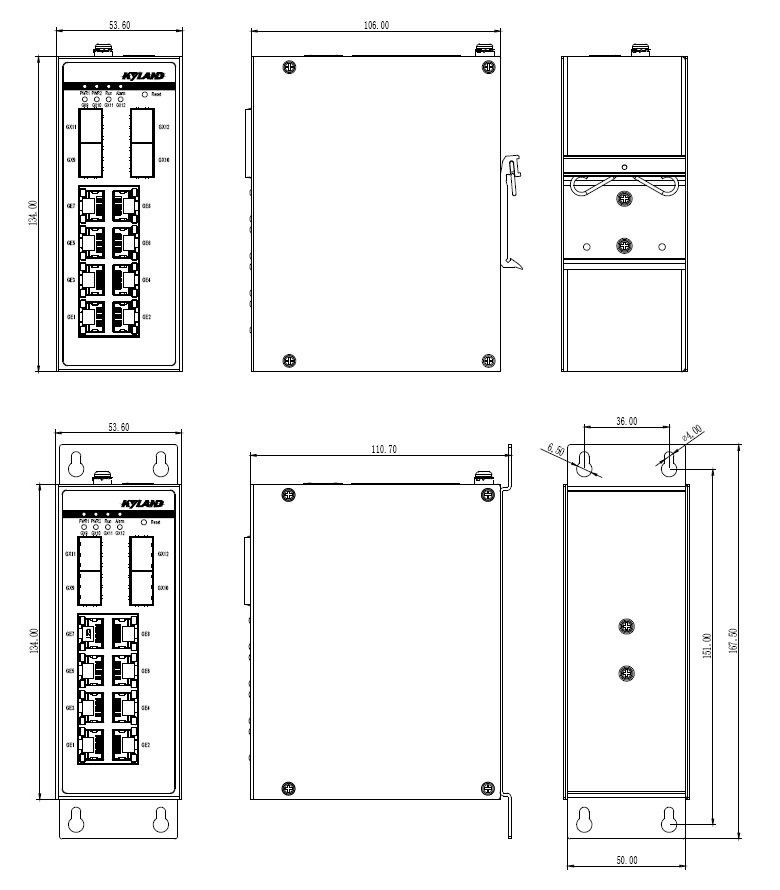

SICOM3000A-4GX8GE-LV-LV：

尊龙凯时·(中国区)人生就是搏!

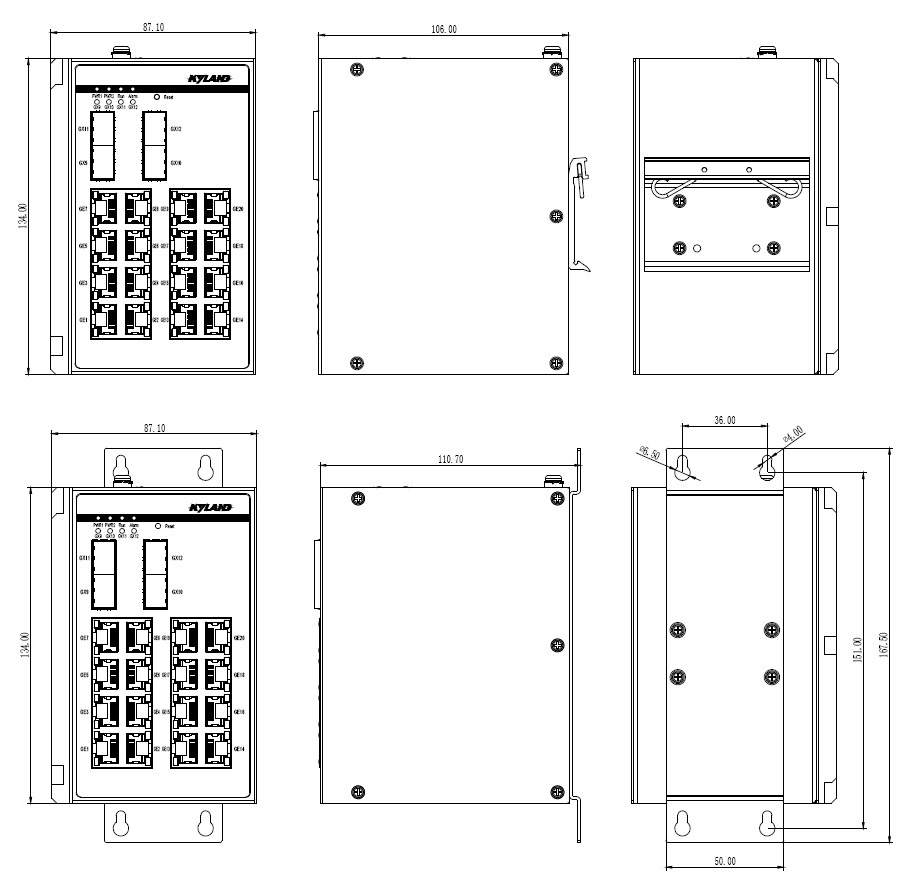

SICOM3000A-4GX16GE-LV-LV：

尊龙凯时·(中国区)人生就是搏!

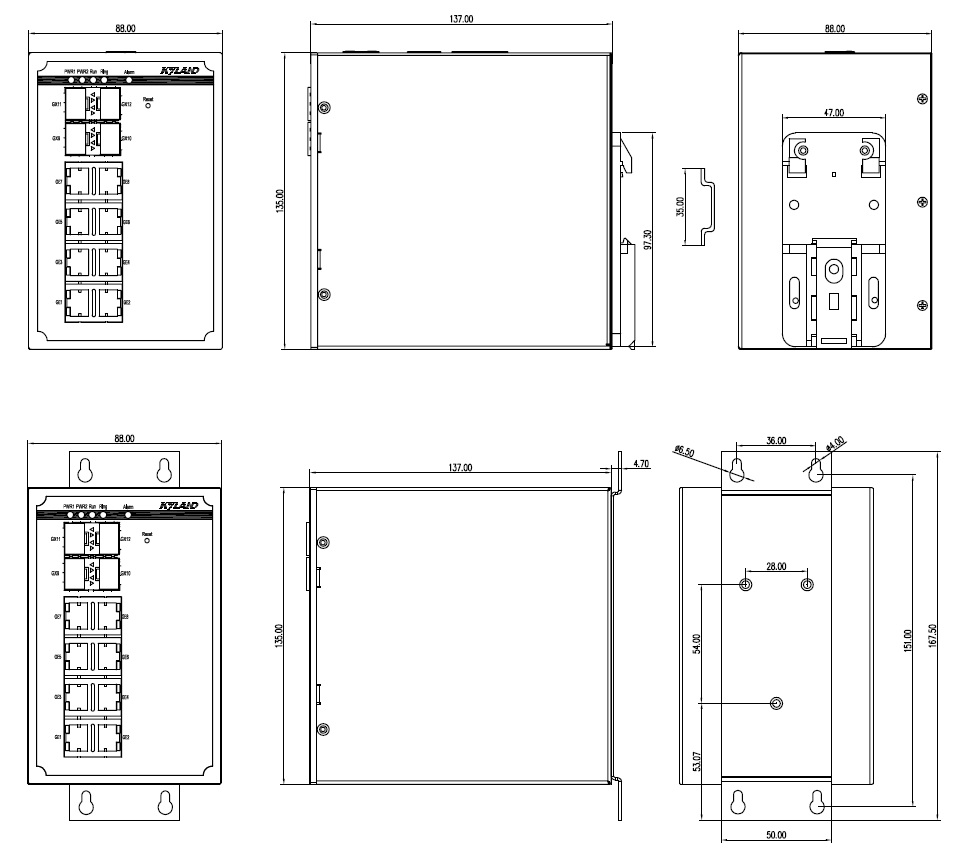

SICOM3000A-4GX8GE-HV：

尊龙凯时·(中国区)人生就是搏!

SICOM3000A-4GX16GE-HV：

尊龙凯时·(中国区)人生就是搏!

订购信息

产品选型

产品型号 输出接口 电源
SICOM3000A-4GX8GE-LV-LV 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 12-48VDC,冗余输入
SICOM3000A-4GX8GE-HV 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入
SICOM3000A-4GX16GE-LV-LV 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口  12-48VDC,冗余输入
SICOM3000A-4GX16GE-HV 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口  100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入



选购配件

配件型号

配件说明

SFP�？�

参考工业级SFP�？檠」罕�

DT-BGAZ-02

壁挂装置板

DT-FCZ-RJ45-01

单口RJ45防尘罩

RJ45/DB9-2M

串口网管线，RJ45/DB9，2米，编码：111030019
