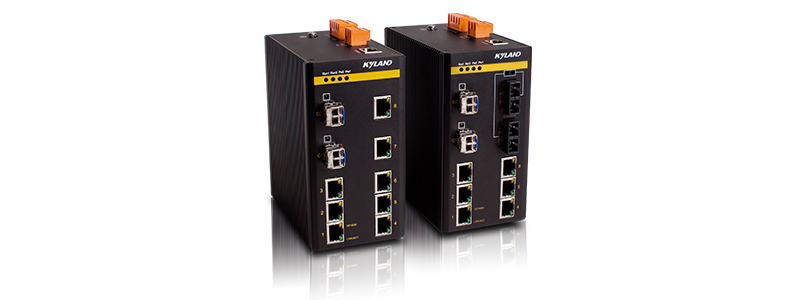

SICOM3000
8+2G端口二层网管型卡轨式交流机
产品简介

SICOM3000网管型交流机支持2个千兆SFP接口，2个光电可选百兆接口和6个百兆电口。SICOM3000具有IP41防护的金属外壳，抗强振动的卡轨座，-40℃-+85℃极端情形温度顺应能力及优异的EMC电磁兼容性能，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力，同时提供12V/24V/48V/220V可选电源输入型号，知足差别行业的应用需求。SICOM3000支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），RSTP，VLAN，组播，QoS，SSH，SSL等富厚的二层软件特征，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3网管软件。现在该产品已普遍应用于风电，配网，交通，石油石化等工业领域。

要害特征

2个千兆光口,传输距离40km,8个百兆电口（特殊型号支持POE功效）
支持DT-Ring协议族, DRP/DHP和RSTP，支持总线型、星型、自愈环型等网络拓扑，组建自愈光纤环网，在一个网络断点的情形下不影响整个网络通讯
支持GMRP,DHCP,SNMP,QoS
单台交流机的端口数据转发时延 <5μs
支持HTTPS, SSH增强网络清静性
IEC61850-3 & IEEE1613 (KEMA认证) KEMA,UL508,
Class I Div 2,CE,FCC认证

性能参数
软件功效
交流功效 支持VLAN, PVLAN
支持GVRP
支持端口聚合
支持端口流控
支持端口限速
支持广播风暴抑制
冗余手艺 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DRP/DHP,自愈时间<20ms
支持STP/RSTP
组播手艺 支持IGMP Snooping
支持GMRP
支持静态组播
清静手艺 支持HTTPs/SSL
支持SSH
支持TACACS+
支持IEEE802.1X
支持端口MAC地址绑定
服务质量管理 支持 Qos, 802.1p(CoS)， DSCP， TOS/DiffSer，,支持SP，WRR行列调理
管理与维护 支持Console, Telnet, WEB管理方法
支持SNMPv1/v2c/v3，可通过Kyvision集中管理
支持FTP/TFTP软件升级
支持电源告警，端口告警和环告警
支持环路检测
支持CRC�；�
支持RMON
支持端口镜像
支持线缆检测
支持Syslog
支持LLDP
支持Link-check
IP管理 支持DHCP server/snooping/client，DHCP Option 82
时钟管理 支持SNTP Client
产品规格
标准 IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T和100Base-FX)
IEEE 802.3z (1000Base-SX/LX)
IEEE802.3x (流控)
IEEE 802.1p (优先级)
IEEE 802.1Q (VLAN)
IEEE 802.1w (RSTP)
IEEE802.1X
IEEE802.3ab
交流属性 优先级行列 4
VLAN数 256
VLAN ID 1~4093
组播组数 256
MAC表 8K
包缓冲区 4Mbit
包转发率 4.2Mpps
背板带宽 24Gbps
交流延迟 <5μs
接口 千兆端口 1000Base-X, SFP接口
百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100Base-T(X), RJ45接口
Console口 RS232,RJ45接口
告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max
指示灯 前面板指示灯
运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC)
接入端子 5芯5.08mm间距插入式端子
功率 <10W
过载�；� 支持
反接�；� 支持
冗余�；� 支持(12/24/48VDC)
机械结构 外壳 金属材质
散热方法 自然冷却，无电扇
防护品级 IP41
尺寸 75mm×140mm×123mm(W×H×D)
重量 1.0Kg
装置方法 DIN卡轨式或壁挂式
情形 事情温度 -40℃～+85℃
贮存温度 -40℃～+85℃
相对湿度 0～95%无凝露
质保 MTBF 223350h
保修期 5年
认证 KEMA: 接纳HV:100-240VAC,50/60Hz;110-220VDC电源的型号.
UL508, Class I Div 2: 接纳L2:24-48VDC电源的型号.
CE(EMC), FCC: 接纳L2:24-48VDC; L5:12-24VDC电源的型号.
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(攻击)
IEC60068-2-32(自由跌落)
机械尺寸

尊龙凯时·(中国区)人生就是搏!

订购信息

产品选型

推荐型号

产品型号

SICOM3000-Ports-Connector-PS

代码界说

代码选型

Ports:端口

2GX2S6T=2×1000Base-X, SFP接口;2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口

2GX2M6T=2×1000Base-X, SFP接口;2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口

2GX8T=2×1000Base-X, SFP接口;8×10/100Base-T(X) RJ45电口

2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口

2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口

8T=8×10/100Base-T(X) RJ45电口

Connector:百兆光口参数

SC05=SC讨论,多模,1310nm,5km

ST05=ST讨论,多模,1310nm,5km

FC05=FC讨论,多模,1310nm,5km

SC40=SC讨论,单模,1310nm,40km

ST40=ST讨论,单模,1310nm,40km

FC40=FC讨论,单模,1310nm,40km

SC60=SC讨论,单模,1310nm,60km

SC80=SC讨论,单模,1550nm,80km

NA：无百兆光口时, Connector项为空

PS：电源输入

L2-L2=24-48VDC(18-72VDC),冗余输入

L5-L5=12-24VDC(9-36VDC),冗余输入

HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入





选购配件

配件型号

配件说明

千兆SFP�？�

参考工业级千兆SFP�？檠」罕�

DT-BGAZ-05

壁挂装置板

DT-FCZ-RJ45-01

单口RJ45防尘罩
