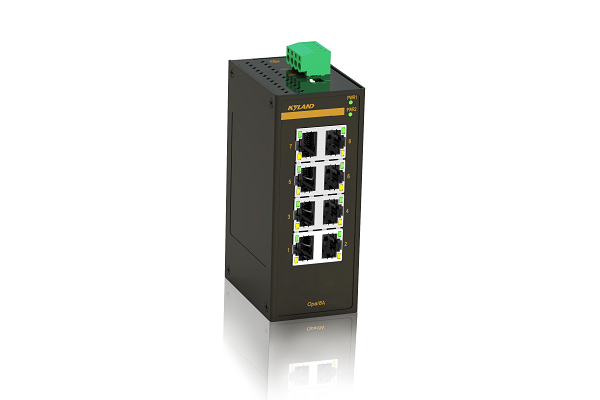

Opal8A非网管交流机是专为工业自动化控制领域设计的产品。Opal8A支持8个百兆电口。装备顶部的拨码开关可用于控制广播风暴抑制功效和QoS功效的开启和关闭。IP30防护品级的金属外壳，可选的窄温（-10 - 60℃）和宽温（-40 - 75℃）型号，支持QoS功效，知足了差别工业应用要求，有用地分派网络带宽，越发合理地使用网络资源以及确保了卑劣工业情形中快速和可靠的数据传输。
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3x (流控) IEEE 802.1p (优先级) |
| 交流属性 | 优先级行列 8 MAC表 16K 包缓冲区 4Mbit 包转发率 1.2Mpps 交流延迟 <10μs |
| 接口 | 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯: PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口) |
| 拨码开关 | 开启/关闭广播风暴抑制功效 开启/关闭QoS功效 |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 <4.6W 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP30 尺寸 46mm×115mm×68mm(W×H×D) 重量 0.25Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -10℃～+60℃(Opal8A-E) -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 4388295h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 UL61010, Class I Div 2 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge)PowerPort:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 | 事情温度 |
| Opal8A-8T-LV-LV | 8×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 | -40℃～75℃ |
| Opal8A-E-8T-LV-LV | 8×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 | -10℃～60℃ |
选购配件
|
配件型号 |
配件说明 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-Opal8A-Datasheet-CN Kyland-Opal8A-硬件装置手册-V10-CN
