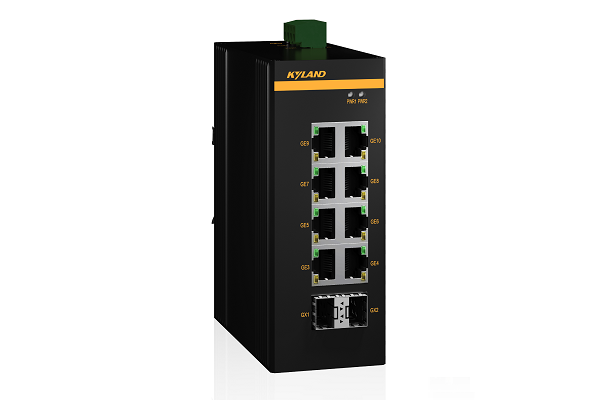

Opal10G非网管交流机的主要特点是全千兆接口、结构紧凑、经济易用，通常用于工厂自动化、石油化工、智能交通等行业高带宽以太网的组建。Opal10G支持2个千兆SFP口和8个千兆RJ45电口，冗余电源输入，内置隔离电源，IP40防护品级金属外壳，-40℃~+75℃极端情形温度顺应能力，以知足差别工业应用要求，确保在卑劣工业情形中快速和可靠的数据传输。
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-X) IEEE 802.3x (流控) |
| 交流属性 | MAC表 4K 包缓冲区 1.5Mbit 包转发率 14.9Mpps 交流延迟 <5μs 超长帧长度 9KB |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT, Speed (电口); Link/ACT(光口) |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 6.9W 过载� ；� 支持 反接� ；� 支持 冗余� ；� 支持 |

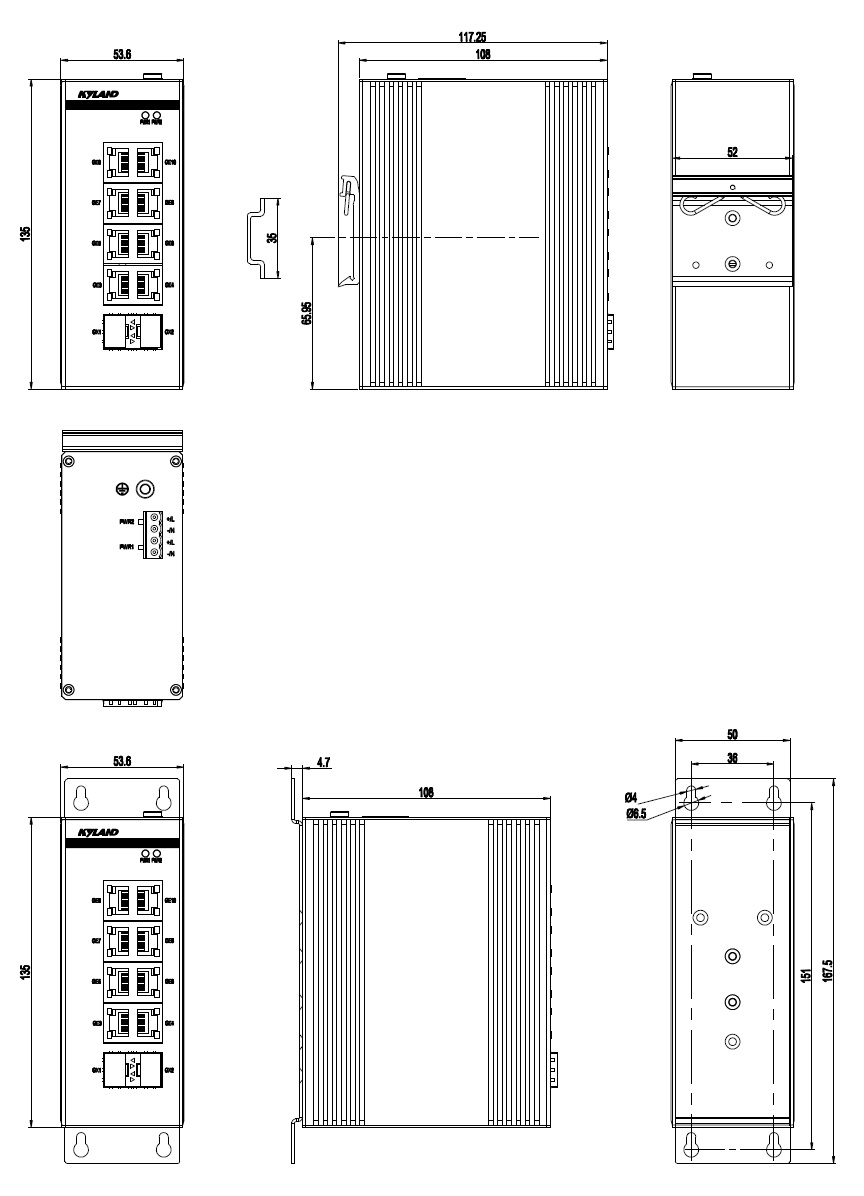

| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 53.6mm×135mm×108mm (W×H×D) 重量 0.5Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 6363643h 保修期 5年 |
| 认证 | CE, FCC UL61010, Class I Div 2 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |
| Opal10G-2GX8GE-LV-LV | 2×1000Base-X SFP接口, 8×10/100/1000Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP�？� |
参考工业级千兆SFP�？檠」罕� |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-Opal10G-Datasheet-CN
