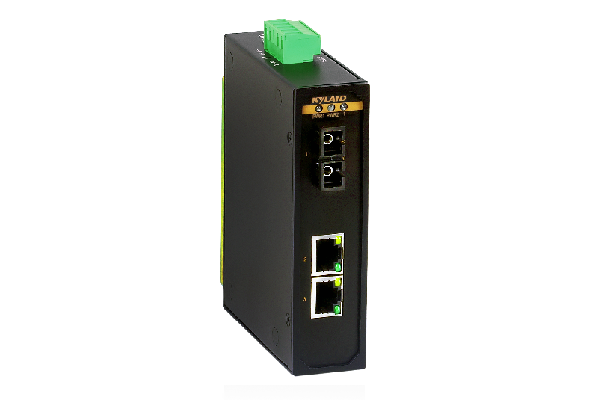

KOM300A是一款绿色低功耗工业级光纤收发器，提供1个百兆光口或SFP接口，2个百兆电口，即插即用 。其IP40防护的金属外壳，抗强振动的卡轨座，可选的12V/24V/48V/220V输入型号，-40℃-+85℃极端情形温度顺应能力及优异的EMC电磁兼容性能，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力，可为电力，智能交通，石油石化，工厂自动化等工业应用领域组建快速稳固的百兆终端接入网络保驾护航 。
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) |
| 交流属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.8Mpps 交流延迟 <5μs |
| 接口 | 百兆端口 100Base-X, SFP接口 100Base-FX, 单/多模, SC讨论 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 电源 | 输入电压 1S2T,1M2T: L2: 24-48VDC HV: 100-240VAC，50/60Hz; 110-220VDC 1SFP2T: LV: 12-48VDC/18-30VAC 接入端子 L2: 5芯5.08mm间距插入式端子 HV: 3芯7.62mm间距插入式端子 LV: 4芯5.08mm间距插入式端子 功率 1S2T,1M2T: <2W (L2), <3.5W (HV) 1SFP2T: <2.3W (LV) 过载�；� 支持 反接�；� 支持 冗余�；� 支持(12/24/48VDC) |
| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 30mm×115mm×91.5mm(W×H×D)(1S2T,1M2T) 31mm×114.5mm×94mm(W×H×D)(1SFP2T) 重量 0.46Kg(1S2T,1M2T) 0.3Kg(1SFP2T) 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 462741h (1S2T,1M2T) MTBF 5777888h (1SFP2T) 保修期 5年 |
| 认证 | CE, FCC |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |

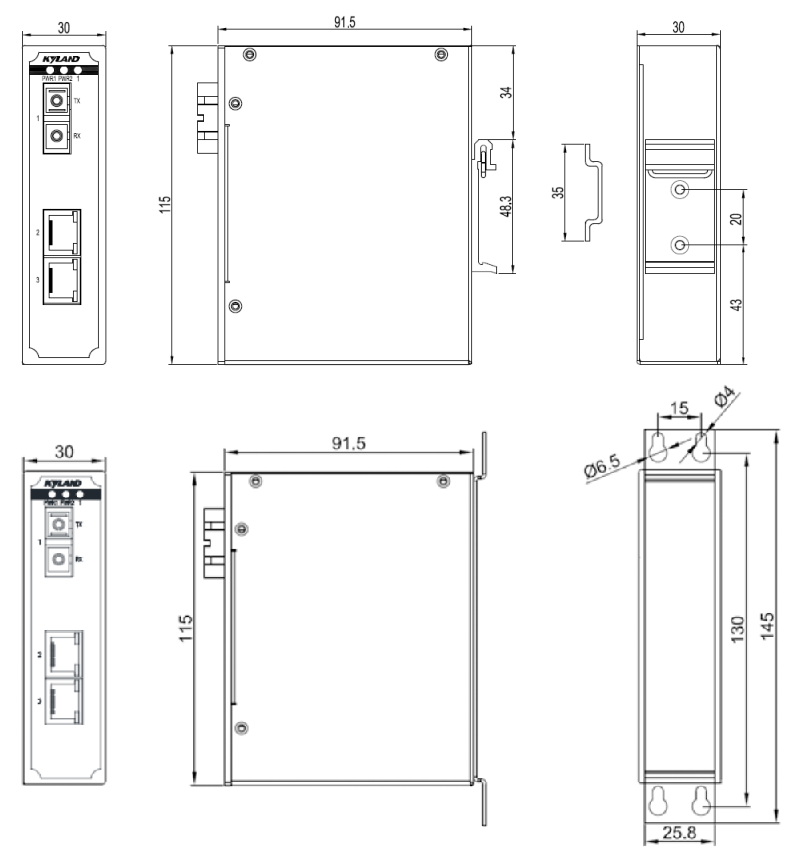

1S2T/1M2T:

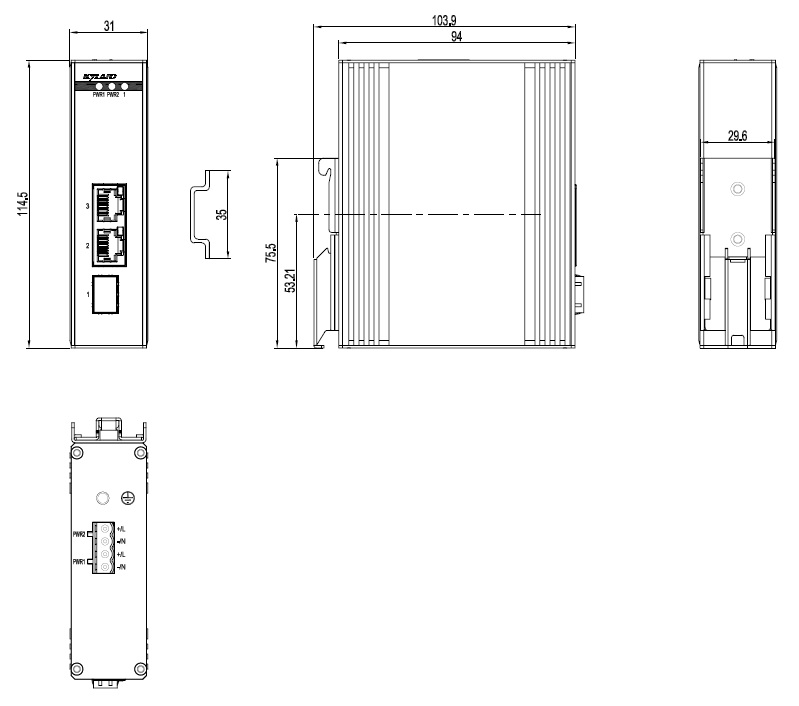

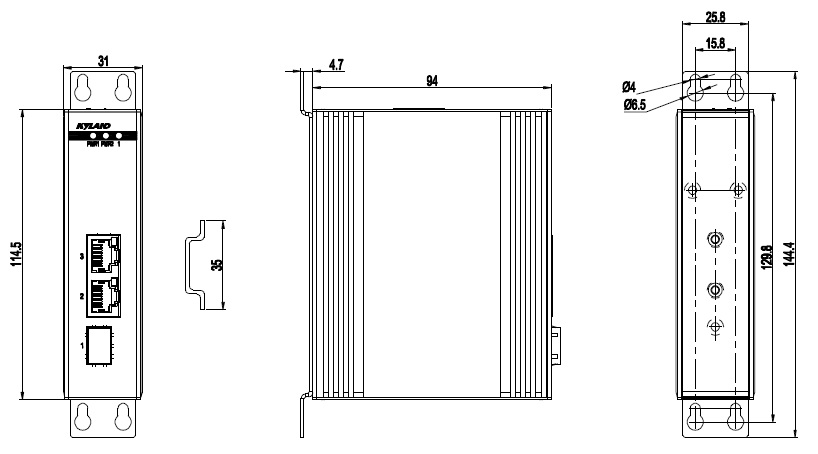

1SFP2T:
产品选型
| 型号 | 输出接口 | 电源 | 尺寸(W×H×D) |
| KOM300A-1S2T-SC40-L2-L2 |
1×100Base-FX 单模光口, SC讨论, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 | 30mm×115mm×91.5mm |
| KOM300A-1S2T-SC40-HV |
1×100Base-FX 单模光口, SC讨论, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 | 30mm×115mm×91.5mm |
| KOM300A-1M2T-SC05-L2-L2 |
1×100Base-FX 多模光口, SC讨论, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 | 30mm×115mm×91.5mm |
| KOM300A-1M2T-SC05-HV |
1×100Base-FX 多模光口, SC讨论, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 | 30mm×115mm×91.5mm |

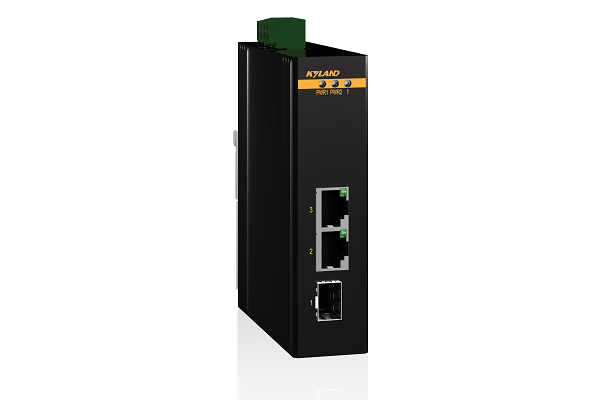

| KOM300A-1SFP2T-LV-LV |
1×100Base-X SFP接口 2×10/100Base-T(X) RJ45电口 |
12-48VDC/18-30VAC,冗余输入 | 31mm×114.5mm×94mm |
选购配件
|
配件型号 |
配件说明 |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
