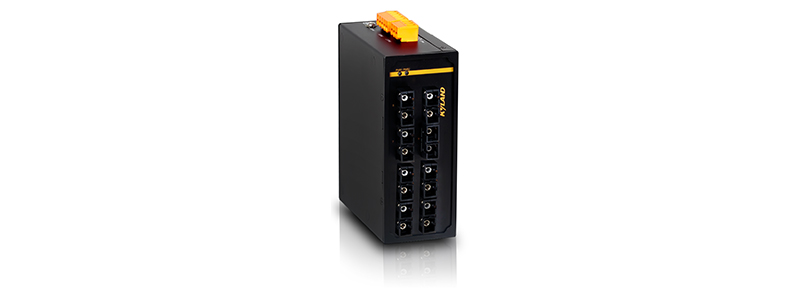

KIEN1008BA
8口非网管功效交流机
产品简介

KIEN1008BA是一款非管理型、知足实质清静标准的以太网交流机 ，4 个百兆光口 ，4 个光电可选接口 ，能实现远距离传输 ，操作简朴可即连即用 ，具有较高的绝缘和防潮性能 ，适用于化工厂自动化、煤矿井区、粉尘等情形。

要害特征

8个全百兆接口 ，光电可组合 ，接口类型可选配

知足防爆标准IEC60079-11( GB3836.4)要求

支持告警干节点 ，�？统１湛裳�

支持裸板或卡轨装置 ，整机知足IP40防护品级

CE,FCC认证,安规认证(EN60950-1) ，UL508, Class I Div 2

性能参数
产品规格
手艺参数 IEEE 802.3i,
IEEE 802.3u
交流属性 MAC表 8K
包缓冲区 1Mbit
包转发率 1.2Mpps
交流延迟 <10μs
接口 百兆网口
100Base-FX,单/多模SC/ST/FC任选
10/100Base-T(X)自顺应以太网RJ45接口
告警端口
干节点输出 ，支持�？统１� ；
3芯5.08mm间距端子 ；
0.5A at 125Vac,2A at 30Vdc ；
指示灯 前面板指示灯
Run：运行指示灯
PWR1,PWR2：电源指示灯
Alarm：装备告警指示灯
1-6：光口指示灯
电口指示灯
绿色：Link/ACT状态指示灯
黄色：通讯速率指示灯
裸板支持便于集成的指示灯接口
电源 输入电压 12DC(9-18VDC),双电源  ；24-48VDC(18-72VDC),双电源
电源端子 5芯5.08mm间距插头
功率 <5.5W
过载� ；� 支持
反接� ；� 支持
冗余� ；� 支持
机械结构 外壳 金属材质自然散热,无电扇
防护品级 IP40
尺寸 53.6mm×135mm×106.5mm(W×H×D)
重量 0.76Kg
装置方法 DIN卡轨式或壁挂式
情形 事情温度 -40℃～+75℃
贮存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 385000h
保修期 5年
认证 CE, FCC,
UL508, Class I Div 2
GOST
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;
Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)

机械
IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落)

通用工业标准
IEC61000-6-2
IEC61000-6-4

防爆标准
IEC60079-0(GB/T3836.1),
IEC60079-1(GB/T3836.2),
IEC60079-7(GB/T3836.3),
IEC60079-11(GB/T3836.4)
机械尺寸

尊龙凯时·(中国区)人生就是搏!

订购信息

产品型号

KIEN1008BA-C-Ports-PS1-PS2

KIEN1008BA- Ports-PS1-PS2

代码界说

代码选型

C

三防涂覆

Ports:端口

4S4T=4个100Base-FX的单模光口;4个10/100Base-T(X)的电口

4M4T=4个100Base-FX的多模光口;4个10/100Base-T(X)的电口

6S2T=6个100Base-FX的单模光口;2个10/100Base-T(X)的电口

6M2T=6个100Base-FX的多模光口;2个10/100Base-T(X)的电口

8S=8个100Base-FX的单模光口

8M=8个100Base-FX的多模光口

Connector:百兆光口参数

SC05=SC讨论,多模,1310nm,5km

ST05=ST讨论,多模,1310nm,5km

FC05=FC讨论,多模,1310nm,5km

SC40=SC讨论,单模,1310nm,40km

ST40=ST讨论,单模,1310nm,40km

FC40=FC讨论,单模,1310nm,40km

SC60=SC讨论,单模,1310nm,60km

SC80=SC讨论,单模,1550nm,80km

PS1-PS2:电源输入

L2-L2=24-48VDC(18-72VDC),冗余输入

L6-L6=12VDC(9-18VDC),冗余输入
