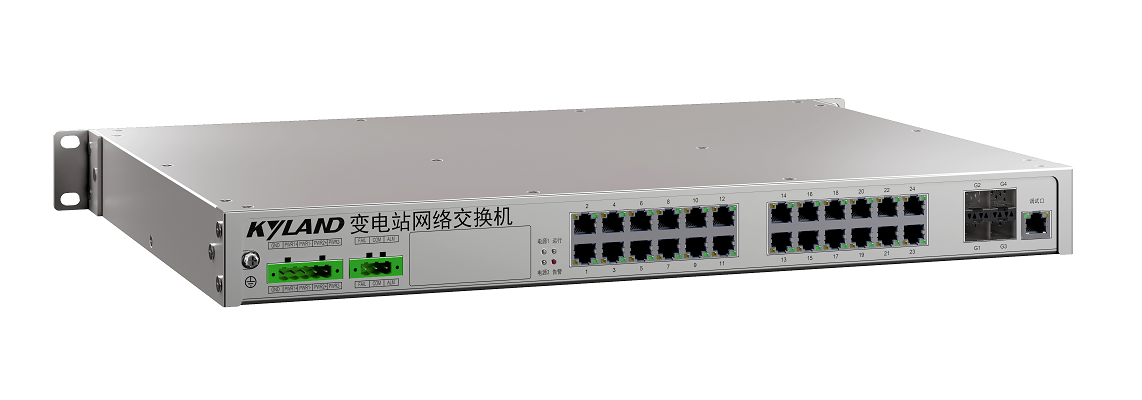

本产品系列是Kyland接纳天下产自主可控计划，专门针对国家电网智能变电站历程层及站控层应用而设计的交流机，切合《Q/GDW 10429-2017 智能变电站网络交流机手艺规范》要求，支持CSD离线设置、组播流量控制等立异功效 。
100%国产自主可控解决计划
切合智能变电站以太网交流机领域行业标准和国家电网企业标准
支持CSD设置文件导入，实现离线自动设置
具备组播流量控制功效，实现SV、GOOSE数据流细腻控制
双路告警接点，可针对差别严重品级的故障区分告警
历程层装备提供自力的MMS管理接口，管理数据和营业数据物理隔离，互不影响
| 软件功效 | |
| 交流功效 | 支持VLAN 支持端口聚合 支持端口流控 支持广播风暴抑制 |
| 冗余手艺 | 支持DHP, DRP 支持STP/RSTP |
| 组播手艺 | 支持GMRP 支持静态组播 支持组播流量控制 |
| 清静手艺 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用户分级 支持MAC地址绑定 支持端口隔离 支持防攻击 支持网络清静监测装置管理 支持身份认证、有用性验证、身份限制、参数修改校验、日志纪录、MMS风暴防护、存储清静、历程清静、运行情形清静、代码清静等营业清静特征 |
| 服务质量管理 | 支持ACL,对L2-L4层数据举行过滤 支持802.1p(CoS),DSCP 支持SP,WRR行列调理 |
| 管理与维护 | 支持Console,WEB管理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持IEC61850 MMS建模管理 支持CSD离线设置 支持文件传输及软件升级 支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口LinkDown告警,环告警,CPU使用率告警,内存使用率告警,端口流量告警,CRC及丢包率告警，设置变换告警 支持端口镜像 支持Syslog 支持RMON 支持LLDP 支持NTP,SNTP 支持时区设置 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 8 VLAN数 4K VLAN ID 1～4093 组播组数 512 MAC表 32K 包缓冲区 32Mbit 包转发率 47.6Mpps 交流延迟 <10μs |
| 接口 | Console口 RS232,RJ45 以太网口 SFP接口，RJ45接口 MMS接口 RJ45 电源接口 5芯5.08mm欧式毗连器 告警接口 3芯5.08mm欧式毗连器 |
| 指示灯 | 前、后面板指示灯 告警指示灯 运行指示灯 电源1指示灯 电源2指示灯 通讯端口状态指示灯 通讯端口异常中止指示灯 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 功率 <40W 过载� ；� 支持 反接� ；� 支持 冗余� ；� 支持 |

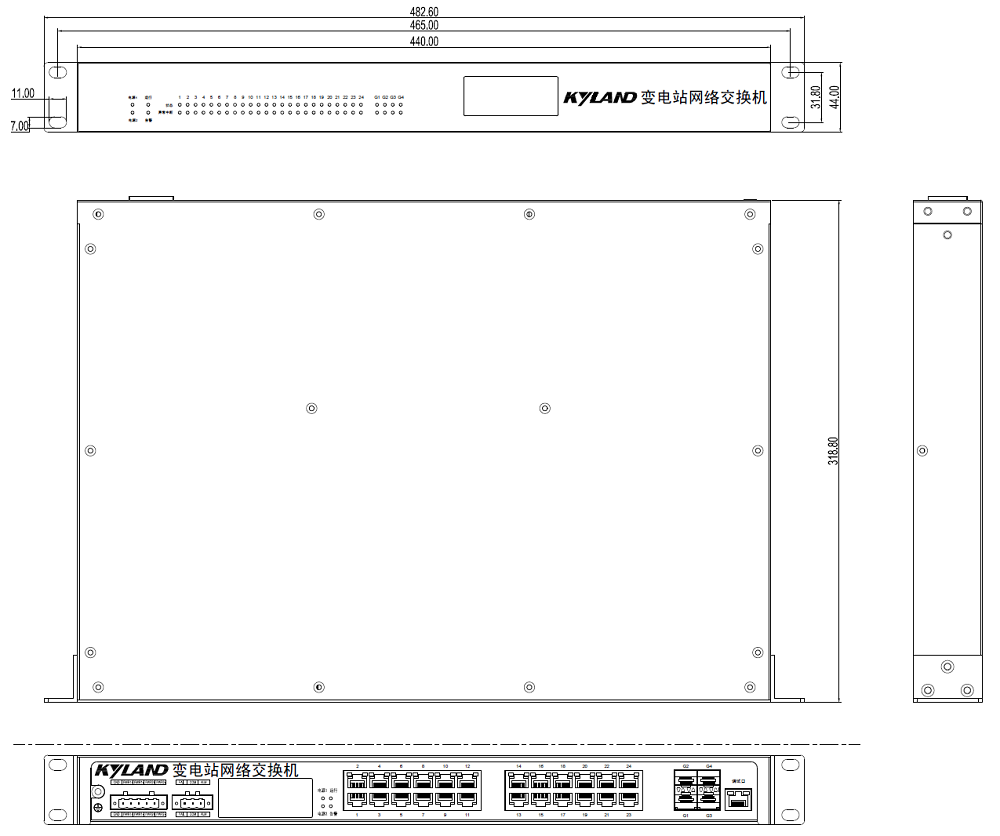

| 机械结构 | 外壳 金属材质 散热方法 自然冷却，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×318.8mm(W×H×D) 重量 <5Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+70℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 10V(cont.) IEC61000-4-29(电压中止) 0%/100ms 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 型号说明 |
| DTKJ-6800-Z-E24G4 | 站控层交流机，4×1000Base-X SFP接口 ，24×10/100Base-T(X) RJ45电口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源， 1路 RS232调试串口 |
| DTKJ-6800-G-F16G4 | 历程层交流机，4×1000Base-X SFP接口 ，16×100Base-FX SFP接口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源， 2路 MMS通讯端口， 1路 RS232调试串口 |
| DTKJ-6800-G-G16 | 历程层交流机，16×1000Base-X SFP接口，2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源， 2路 MMS通讯端口， 1路 RS232调试串口 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP模块 | 参考工业级千兆SFP模块选购表 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030134 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，编码：107010590 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107011537 |
| 挂耳 | 单个装置挂耳，编码：109019099 |
Kyland-DTKJ-6800-Datasheet-CN
