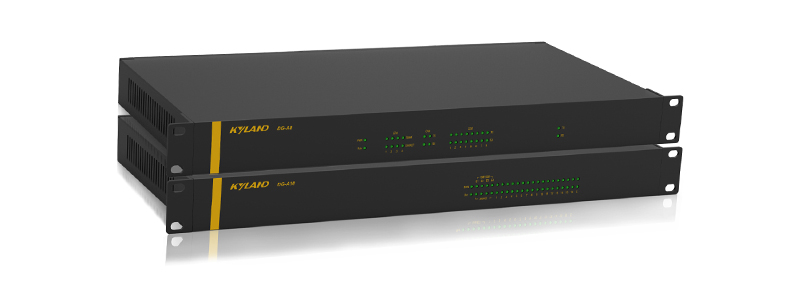

DGW-A16X 系列智能通讯网关是为知足 IEC 61850 一致性通讯标准而设计的数据集中单位系统，接纳 1 U,19 英寸标准机架装置，可作为智能通讯节点代理安排于电力自动化系统中，通过多路 RS232/RS485 串口以及以太网口网络种种数据，通过专用的设置工具 -ICE 导入任何预先界说的 IEC 61850 SCL(.icd/.cid) 模版文件并对内部数据信息映射设置，DGW-A16X 系列可以作为IEC 61850 IED 代理装备（节点）与主站端通讯，从而简化电力自动化系统的通讯历程 。
依赖于其强盛的通讯及数据处置惩罚功效，高可靠性，低功耗，无邪、利便装置等优势，DGW-A16X 系列是适用于种种工业自动化系统的理想的智能通讯装备 。
| 产品规格 | |
| 装备参数 | 处置惩罚性能 ARMv7 800MHz焦点 内存 512M DDR2-333 内置存储 512M Nand Flash 以太网口 4 x 10/100 Base-T 串行通讯口 16 x RS485/RS232(带隔离 ) |
| 固件支持 | DNP 3.0 Level-2 主/ 从端（串行或网络） Modbus(RTU/ASCII)/Modbus（串行 /CAN/ 网络） IEC 60870-5-101/103/104 主/ 从端 IEC 61850 MMS/GOOSE（可� 。� 上百种客户定制（可� 。� |
| 手艺优势 | 一体化的集成设置工具提供了轻盈高效的装备使用情形后期数据绑定和映射手艺简化了 SCL建模文件的使用先进无邪的内部数据处置惩罚能力 |
| 手艺参数 | |

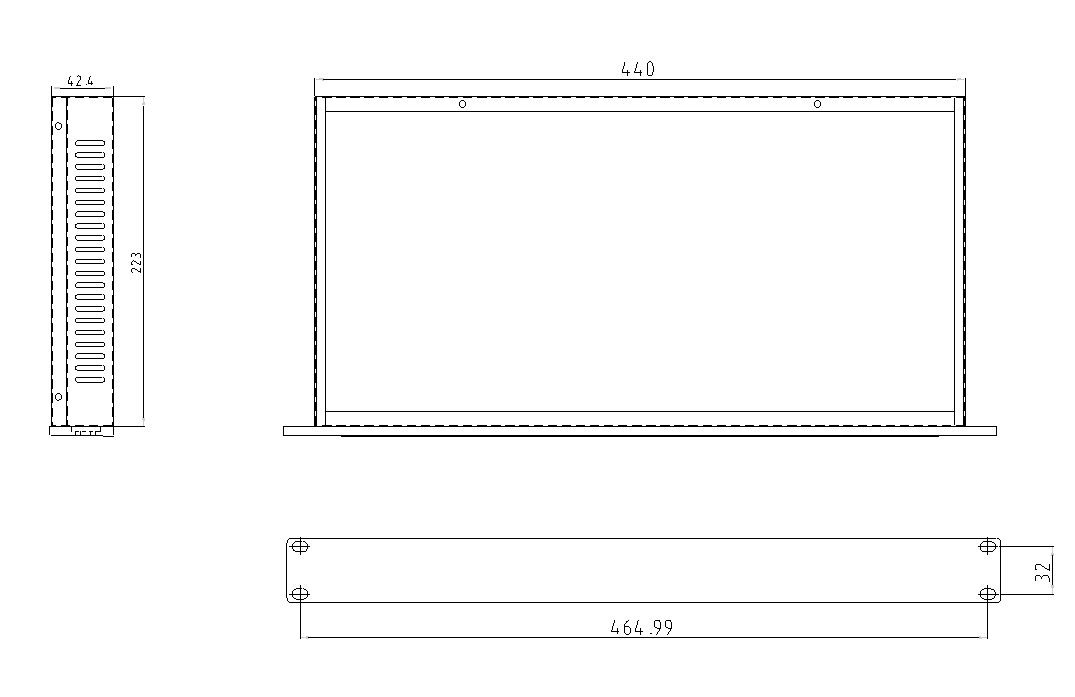

| DGW-A16 | 维护口 RS232, RJ45 串行通讯口 (Isolated) 8 x RS232/RS485 (Isolated) 内置存储 512M Nand Flash 以太网口 4 x 10/100M RJ45 硬件看门狗 可设置 时间同步 NTP and IRIG-B DC 电源 85-264VAC 功耗 <8W 重量 3kg 尺寸 (WxHxD) 483x45x223 mm 装置方法 1U, 19 inch rack-mount 运行温度 -40 to 85°C |
| 电磁兼容 | 输入：85 ~ 264V AC 平均功耗： < 5W 相对湿度： 5%~ 95% (无凝露 ) 抗静电放电： GB/T 17626.2-1998 IEC 61000-4-2-1995 4级 快速瞬变脉冲滋扰： GB/T 17626.4-1998 IEC 61000-4-4-1995 4级 抗浪涌滋扰：GB/T 17626.5-1998 IEC 61000-4-5-1995 4级 抗工频磁场滋扰：GB/T 17626.8-1998 IEC 61000-4-8-1995 5级 震荡波抗扰度：GB/T 17626.12-1998 IEC 61000-4-12-1995 4级 脉冲磁场抗扰度：GB/T 17626.9-1998 IEC 61000-4-9-1995 5级 阻尼震荡磁场抗扰度：GB/T 17626.10-1998 IEC 61000-4-10-1995 4级 电压突降及中止滋扰测试： GB/T 15153.1-1998 IEC 61000-4-11 2004 Δ U－ 100% ，Δ t = 0.5s 绝缘电阻：> 5MΩ 绝缘强度：通讯端口 500V，电源端口1500V 高温试验：GB/T 2423.2-2001 IEC 60068-2-2 75°C，24小时 低温试验：GB/T 2423.1-2001 IEC 60068-2-1 -25°C，24小时 湿热试验：GB/T 2423.3-1993 IEC 60068-2-3 +40°C ± 2° C, 93% ± 3%, 绝缘电阻 > 1MΩ |
| 订购编码：DGW-A16X-1-1201-固件版本 | |
| 型号 | |
| A16X | DGW-A16X(1U,19"机架式装置) |
| 事情电源 | |
| 1 | 85～264V AC(50/60Hz) |
| 以太网接口 | |
| 1 | 4 x 10/100M 电口 |
| 串行口选项 | |
| 2 | 8 x RS232/RS485+8 x RS485 串口 |
| 扩展FLASH存储 | |
| 0 | N/A |
| 无线通讯功效 | |
| 1 | N/A |
| 系统固件 | |
| 00 | 默认通讯(IEC 101/104/DNP 3.0/Modbus S/M) |
| A4 | DG-A4(MMS Sever) |
| A5 | DG-A5(MMS Client) |
| A6 | DG-A6(MMS Client/Sever) |
| C0 | DG-C0(常用协议) |
| C4 | DG-C4(MMS Sever) |
| C5 | DG-C5(MMS Client) |
| C6 | DG-C6(MMS Client/Sever) |
| P0 | DG-P0(私有协议) |
| P4 | DG-P4(MMS Sever) |
| P5 | DG-P5(MMS Client) |
| P6 | DG-P6(MMS Client/Sever) |
