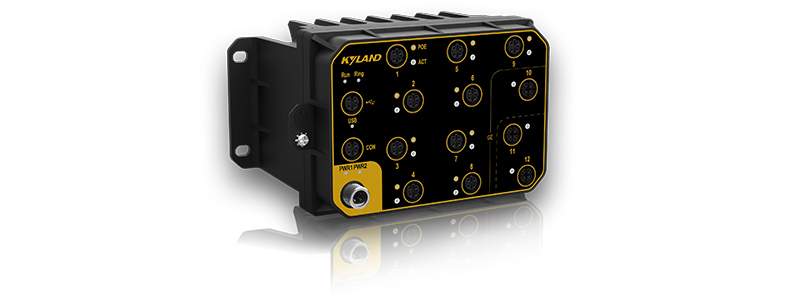

Aquam8512A系列是专为轨道交通行业设计的三层网管型工业以太网交流机，最大支持8个百兆快速以太网接口及4个千兆上行接口，支持壁挂式装置方法，支持宽规模的可操作温度（-40℃~+70℃），知足EN50155、EN50121等轨道交通行业标准的要求。Aquam8512A具有更优化的形状尺寸，便于无邪装置；支持IP65高防护品级，知足装备对防尘防水性能的要求；支持M12接口形式，包管端口毗连的密封性和牢靠性，尤其适合有强烈的振动和攻击的应用场景。
Aquam8512A系列交流机提供支持PoE功效的型号，支持宽规模的隔离电源（电源输入规模可达24VDC~110VDC），可提供9个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，能够驱动9个支持IEEE802.3at/af的受电装备PD，镌汰终端装备的线缆毗连。交流机作为PSE装备可为每个端口提供最大30.8W的功率，整机可提供最大61.6W+的PoE功率输出。
Aquam8512A系列以太网交流机支持三层路由OSPF v2.0协议，并支持IGMP协媾和PIM协议实现组播路由功效，支持用于IP地址自动分派的DHCP协议，并且支持DRP和RSTP环网冗余协议，可以无邪组网，以知足铁路市场的需求。Aquam8512A可普遍用于车载PIS、CCTV、列车控制系统，同时也适用于任何对振动攻击、EMC兼容性要求严酷的工业应用场合。
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速,广播风暴抑制 |
| 冗余手艺 | 支持VRRP 支持DT-ring, DT-ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms 支持RSTP/MSTP |
| 组播手艺 | 支持IGMP-snooping 支持GMRP 支持静态组播 |
| 路由手艺 | 支持OSPF v2.0 支持静态路由 支持IGMP 支持PIM-SM 支持PIM-DM |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACA+ 支持用户分级 |
| 服务质量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR行列调理 |
| 管理与维护 | 支持Console,Telnet,WEB管理方法 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持FTP/TFTP文件传输及软件升级 支持RMON 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/client/server option 82 |
| 时钟管理 | 支持SNTP Client |
| 特征功效 | 支持Bypass掉电直通功效 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（会见控制协议） |
| 交流属性 | 优先级行列: 8 VLAN数: 4K VLAN ID: 1～4093 组播组数: 256(L2组播组数) 路由表: 3.9K MAC表: 16K 包缓冲区: 12Mbit 最大包转发率: 14.3Mpps 交流延迟: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X)，M12 X-Code接口 百兆端口: 10/100Base-T(X)，M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示灯 | 运行指示灯: Run 环网指示灯: Ring 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT PoE指示灯: ACT(PoE型号) USB指示灯: USB |
| 电源 | 输入电压 非PoE型号: 24VDC(16.8-30VDC),48DC(33.6-60VDC),72-110DC(50.4-137.5VDC) PoE型号: 24-110VDC(16.8-154VDC) 电源接口: M12-4pin毗连器 功率 <18W(非PoE型号) <108W(PoE型号) 过载�；�: 支持 反接�；�: 支持 冗余�；�: 支持 |
| 机械结构 | 外壳: 金属 散热方法: 自然冷却，无电扇 防护品级: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)带散热肋 100mm×177mm×73.4mm(H×W×D)不带散热肋 重量: <2Kg 装置方法: 壁挂式 |
| 情形 | 事情温度: -40℃～+70℃ 贮存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 764615小时 保修期: 5年 |
| 认证 | CE, FCC, EN50155, EN50121,EN45545, EN60950 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 清静: EN60950-1 机械: IEC61373(振动和攻击) |
带散热肋型号
|
产品型号 |
Aquam8512A-Ports-PS1-PS2 |
|
代码界说 |
代码选型 |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; 9P=9X10/100BASE-T(X) M12 PoE电口; |
|
产品型号 |
Aquam8512A-B-Ports-PS1-PS2 |
|
B: |
4GE型号千兆口支持2对Bypass功效; 3GE型号千兆口支持1对Bypass功效; |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; |
|
PS1-PS2:电源输入 |
非PoE型号： H6-H6=72-110VDC(50.4-137.5VDC),冗余输入 L14-L14=48VDC(33.6-60VDC),冗余输入 L13-L13=24VDC(16.8-30VDC),冗余输入 PoE型号： WV-WV=24-110VDC(16.8-154VDC),冗余输入 |
去散热肋型号
|
产品型号 |
Aquam8512A-Ports-PS1-PS2-LV |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; |
|
产品型号 |
Aquam8512A-B-Ports-PS1-PS2-LV |
| B: |
4GE型号千兆口支持2对Bypass功效; 3GE型号千兆口支持1对Bypass功效; |
|
Ports:端口 |
3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; |
|
PS1-PS2:电源输入 |
H6-H6=72-110VDC(50.4-137.5VDC),冗余输入 L14-L14=48VDC(33.6-60VDC),冗余输入 L13-L13=24VDC(16.8-30VDC),冗余输入 |
选购配件
|
配件型号 |
形貌 |
备注 |
|
M12-A-4P-F |
M12, A-Coding, 4 Pin母头电缆毗连器 |
电源毗连器头 |
|
M12-A-4P-M |
M12, A-Coding, 4 Pin公头电缆毗连器 |
Console/USB口毗连器头 |
|
M12-D-4P-M |
M12, D-Coding, 4 Pin公头电缆毗连器 |
百兆电口毗连器头 |
|
M12-X-8P-M |
M12, X-Coding, 8 Pin公头电缆毗连器 |
千兆电口毗连器头 |
|
DT-XL-PWR-M12-XXX-3m |
电源接口毗连线M12 to裸端，3m |
电源讨论线缆 |
