列车重联重组，是实现弹性运载量的要害手艺，其中最主要的是解决重组列车之间的通讯问题！陪同工业互联网手艺生长，新的以太网列车主干网，可替换绞式列车总线，并运用三层交流机作为主干网节点，来肩负列车间数据转发的主要角色......
行业配景
列车通讯网络系统，是面向控制系统的一种毗连的车载装备和各车辆数据通讯的系统，作为漫衍式列车控制和诊断系统的焦点组成部分，将列车上众多由盘算机控制的部件举行联网通讯，实现信息交流，从而抵达统一控制与诊断和资源共享的目的。
现在，大部分的列车通讯网络依旧使用绞式列车总线(WTB)及多功效车辆总线(MVB)，以实现列车级及车辆级的数据通讯。随着以太网在工业通讯中大规模应用，IEC61375以其高带宽的特征界说了新的通讯网络：列车主干网(ETB)及以太网编组网(ECN)，用于替换现有的WTB及MVB网络总线。ETB使用三层交流机(ETBN)实现主干网的数据转发，ECN使用二层交流机实现编组网内的数据转发。

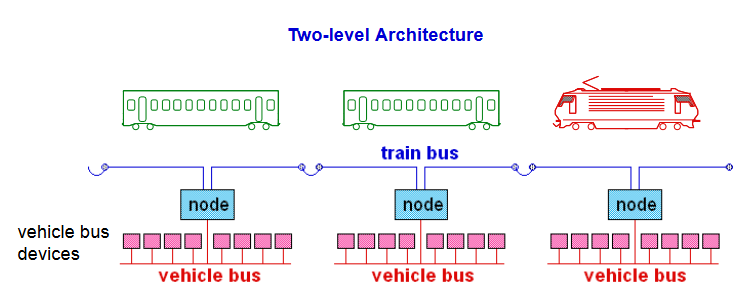

WTB及MVB总线架构

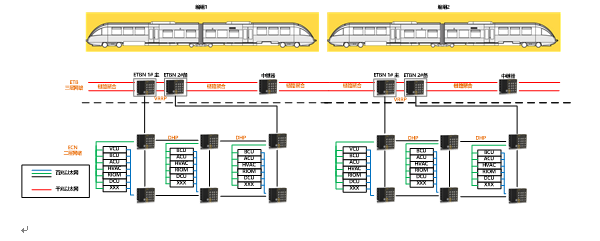

如下图所示，浅易的TCN架构，两列车划分属于差别的编组，每个编组中有两个冗余的ETBN及一个ECN，其中ECN使用二层交流机组成梯形网络实现高可靠性、高可用性。
尊龙凯时解决计划
为了完成列车初运行(Inauguration)，ETBN交流机需要切合IEC61375-2-5及IEC61375-2-3标准，能够提供TTDP(Train Topology Discovery Protocol)、R-NAT、TTDB(Train Topology Database)、ECSP(ETB Control Service Provider)及TRDP(Train Real-time data protocol)等功效，从而实现终端装备的IP地址自动分派、路由学习、拓扑学习、列车拓扑确认/修改、数据库盘问等。ECN交流机需要切合IEC61375-3-4标准，能够实现多种拓扑类型的组网，如环网、梯型网等。

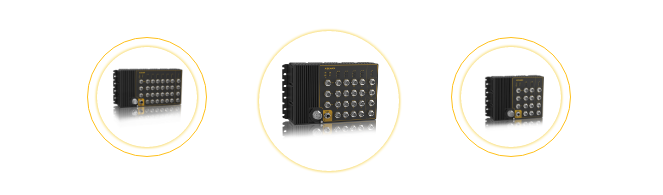

Aquam8612/8620/8628-ETBN系列工业级ETBN车载交流机由尊龙凯时科技研发，是专为轨道交通行业设计的工业以太网交流机，不但切合EN50155车载标准、EN45545车辆防火标准，同时切合IEC61375-2-5、-2-3、以及-3-4标准，支持TTDP、TTDB、ECSP以及TRDP功效，知足IP65防护品级，防水、抗震，并知足差别场景的应用需求。
详细手艺参数如下所示：
- 端口设置为4G+8/4G+16/4G+24，其中四个千兆口为2对断电Bypass端口。
- 知足EN50155标准，具有IP65防护品级，防水抗震，适用于严苛的车载使用情形。
- 切合IEC61375-2-5及IEC61375-2-3标准，支持TTDP、TTDB、ECSP以及TRDP功效。
- 支持DHCP Server，VRRP以及高性能NAT等功效完全知足各个列车重联重组的应用场景需求。
