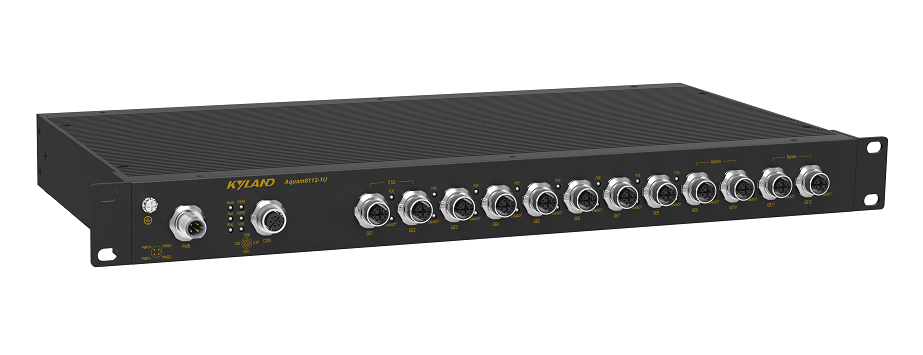

Aquam8112-1U
12G端口二层管理型工业以太网交流机
产品简介

Aquam8112-1U划分是专为轨道交通行业设计的二层网管型工业以太网交流机， 支持 12个千兆以太网接口，其中4 个为千兆Bypass端口，PoE型号可包括8个千兆或百兆PoE网口。产品为1U机架式装置，支持宽规模(-40~+70℃)的可操作温度，知足 EN50155、EN50121等轨道交通行业标准的要求。支持全端口 M12接口形式，包管端口毗连及整机的密封性和牢靠性，尤其适合有强烈的振动和攻击的应用场景。Aquam8112-1U 以太网交流机支持用于 IP 地址自动分派的 DHCP 协议及多种 DHCP option 选项，并且支持 DRP 和 RSTP 环网冗余协议，可以无邪组网，以知足铁路市场的需求。

要害特征

该系列最多支持12个千兆以太网接口

支持Bypass功效

电源接口及端口毗连器型号支持M12

支持DRP和RSTP环网冗余�；�

切合EN50155和EN50121行业标准要求,专为轨道交通应用设计

1U机架式装置

支持802.3af/at PoE供电，最大输出功率60W

性能参数
软件功效
支持协议 IEEE 802.3ab，用于千兆以太网
IEEE 802.3u,用于百兆以太网
IEEE 802.1Q，用于VLAN 标记
IEEE 802.1p，用于QoS服务品级
交流机功效 支持静态VLAN，不少于64个，编号规模1-4094
支持8K MAC地址表
环网自愈时间不大于50ms
QOS设置不少于6个行列
支持端口流控 ，端口自顺应
支持广播、组播、未知单播风暴抑制
支持静态和动态MAC地址和MAC地址老化
时钟管理 支持SNTP client
支持NTP client
冗余手艺 支持RSTP (Rapid Spanning Tree Protocol)
支持DRP，自愈时间<50ms
支持链路聚合(LACP, IEEE802.3ad)
组播手艺 支持IGMP snooping
支持GMRP
支持静态组播
网络清静 支持IEEE 802.1x(身份认证和授权)
支持HTTPs/SSL
支持SSH
支持外地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息
支持TACACS+
管理与维护 支持Console, Telnet, WEB管理方法
支持通过网管系统远程批量设置
支持SNMP管理, 支持SNMPv1/v2c/v3
支持TCP/UDP, Ping,
支持通过FTP/TFTP/HTTP/HTTPs举行软件和设置的上传下载
支持端口镜像
支持LLDP和LLDP MIB（802.1ab）
诊断手艺 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警
支持日志功效
IP管理 支持IPv4
支持DHCP server/option12
支持DHCP Relay Agent Information Option
支持DHCP Client
支持ARP
服务质量管理 支持ACL
支持基于端口和地址的数据流控制和限制
支持802.1p TOS/DiffServ, 支持SP, WRR行列调理
产品规格
LED PWR指示灯：
绿色常亮：电源输入正常；
灭：电源输入异常
RUN指示灯：
绿色常亮：系统异�；蛘谄舳�
绿色闪灼：系统正常
Alarm指示灯：
红色常亮：系统故障
灭：系统正常
千兆/百兆接口指示灯：
绿色常亮：前面板端口毗连
绿色闪灼：前面板端口有数据收发
灭：前面板端口断开
机壳 金属
散热 无电扇
防护品级 IP40
尺寸 （W×H×D） 440mm x 44mm x 256.6.6mm
重量(Kg) <4.27kg
装置方法 1U机架装置
额定电压值 110VDC
输入电压规模 77~137.5VDC
功率 9.5W
电源端子类型 M12
冗余电源 支持
反接、过载�；� 支持
行业标准 EMI: FCC CFR47 Part 15
EMS: EN50121
防火: EN45545-2(pending)
清静: EN62368-1(pending)
轨道交通：EN50155、EN50121-1、EN50121-4(pending)
机械: IEC61373 (振动和攻击)(pending)
防护品级: IP40 Based on EN 60529(pending)
危险质料: 2002/95/EG of the EU (RoHS)
质保 保修期: 5年
情形 事情温度: -40°C to +70°C
存储温度: -40°C to +85°C
相对湿度: 5 to 95% (无凝露)

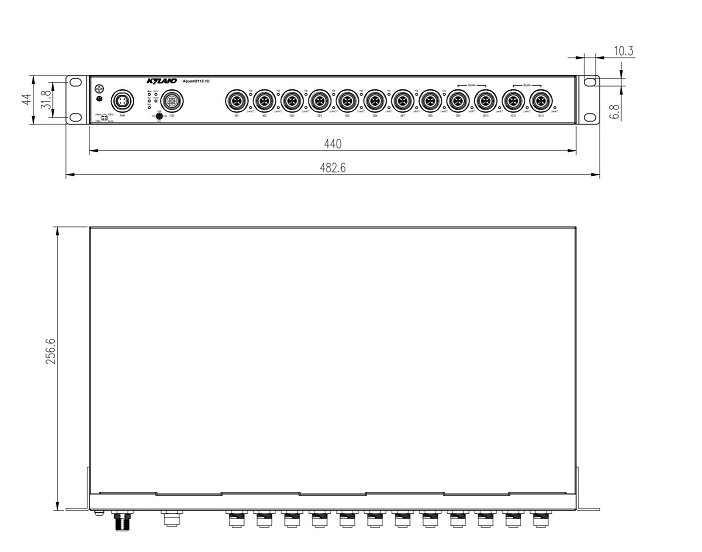

机械尺寸

尊龙凯时·(中国区)人生就是搏!

订购信息

产品选型

推荐型号



Aquam8112-1U-B-4GE8GP-H6-H6

二层1U机架式车载交流机，4个千兆Bypass M12以太网电口，8个千兆POE M12以太网电口，110VDC供电

Aquam8112-1U-B-12GE-H6-H6

二层1U机架式车载交流机，4个千兆Bypass M12以太网电口，8个千兆 M12以太网电口，110VDC供电

Aquam8112-1U-B-4GE8T-H6-H6

二层1U机架式车载交流机，4个千兆Bypass M12以太网电口，8个百兆 M12以太网电口，110VDC供电



可选配件

SAP编码 Accessory Model Description Note
107100246 M12-A-4P-F-Crimp M12母头毗连器, A-Coding, 4 Pin, 压接 电源毗连器
302182000 DT-XL-PWR-M12-XXX-3m 电源接口毗连线M12 to裸端，3m 电源讨论线缆(含M12毗连器)
107100244 M12-D-4P-M-Crimp M12公头毗连器, D-Coding, 4 Pin, 压接 10/100Base-TX端口毗连器
107100245 M12-X-8P-M-Crimp M12公头毗连器, X-Coding, 8 Pin, 压接 10/100/1000Base-TX端口毗连器
107100129 M12-A-4P-M M12公头毗连器, A-Coding, 4 Pin Console/USB毗连器
