漫衍式远程IO系统由网络耦合器� ？楹屠┱笽O� ？樽槌� ，网络耦合器� ？槿险嫦殖∽芟咄ㄑ� ，实现和主站控制器或者上位机软件的通讯毗连。
扩展IO� ？槿险婧拖殖〉氖淙胧涑龃衅骶傩信� ，输入IO� ？槭章尴殖≈种中藕挪⑼ü诓孔芟叻⑺偷酵珩詈掀� ，控制器通过现场总线从耦合器中读取数据并加工处置惩罚 ，然后将输出数据写入到网络耦合器中 ，网络耦合器再通过内部总线将输出数据写入到输出IO� ？�,从而实现装备的控制。
网络耦合器可凭证控制器系统的通讯接口选择对应总线的� ？� ，主流的工业通讯协议包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。扩展IO� ？榉治�6大类 ，数字量输入� ？椤⑹至渴涑瞿 ？椤⒛Ｄ饬渴淙肽 ？椤⒛Ｄ饬渴涑瞿 ？椤⑻厥饽 ？椤⒒煜齀O� ？榈�。
网络耦合器和扩展IO� ？橹淇梢云局は殖⌒枨笞杂勺楹� ，在点位较多的情形下接纳漫衍式IO� ？榭梢允迪指偷谋厩�
|
型号 |
LP-1002 |
LP-3002 |
LP-7002 |
LP-5002 |
||
|
通用参数 |
功率 |
Max.65mA@5.0Vdc |
||||
|
隔离 |
I/O至内部总线：磁隔离(3KVrms) |
|||||
|
现场电源 |
标称电压：24Vdc ，输入规模：20~28Vdc |
|||||
|
接线 |
I/O接线：Max.1.0mm²(AWG 17) |
|||||
|
装置方法 |
35mm导轨装置 |
|||||
|
尺寸 |
115*14*75mm |
|||||
|
重量 |
65g |
|||||
|
情形参数 |
事情温度 |
-40~85℃ |
||||
|
情形湿度 |
5%-95%无冷凝 |
|||||
|
防护品级 |
IP20 |
|||||
|
输入参数 |
通道数 |
2通道编码器 |
||||
|
指示灯 |
16个通道输入指示灯 |
|||||
|
编码器信号类型 |
ABZ输入标准5Vdc ，规模±10% |
ABZ输入标准24Vdc ，规模±10% |
差分输入 ，电压输出规模0-5V |
SSI绝对值输入 |
||
|
编码器输入阻抗 |
内部上拉或下拉电阻4.7K |
—— |
数据帧长度 |
10-40位 |
||
|
编码器滤波时间 |
可设置 ，默认0.5us |
位置值长度 |
最大32位 |
|||
|
编码器计数频率 |
<1.5MHz |
<10MHz |
位置值名堂 |
格雷码或二进制 |
||
|
编码器倍频模式 |
x1/x2/x4 |
位置值LSB/MSB |
可设置 |
|||
|
编码器丈量功效 |
负载转速或输入信号频率丈量 |
SSI编码器时钟频率 |
≤2MHz |
|||
|
DI开启电压 |
Min.5Vdc to Max.28Vdc |
|||||
|
DI关闭电压 |
Max.2.7Vdc |
|||||
|
DI开启电流 |
Max.5mA/通道@28V |
|||||
|
DI输入阻抗 |
>10.0kΩ |
|||||
|
DI输入延时 |
OFF to ON :Max.3ms |
|||||
|
ON to OFF :Max.2ms |
||||||
|
DO输出电压 |
24V ，规模±10% |
|||||
|
DO输出电流 |
Max.500mA |
|||||
|
DO输出泄电流 |
Max.5uA |
|||||
|
产品型号 |
型号说明 |
|
LP-3002 |
2通道编码器/24V输入/正交解码/偏向脉冲/高速计数/2通道DI/2通道DO/2路24V输出/32bit/最大输入频率1.5MHz |
|
LP-7002 |
2通道编码器/差分输入/正交解码/偏向脉冲/高速计数/2通道DI/2通道DO/32bit/最大输入频率10MHz |
|

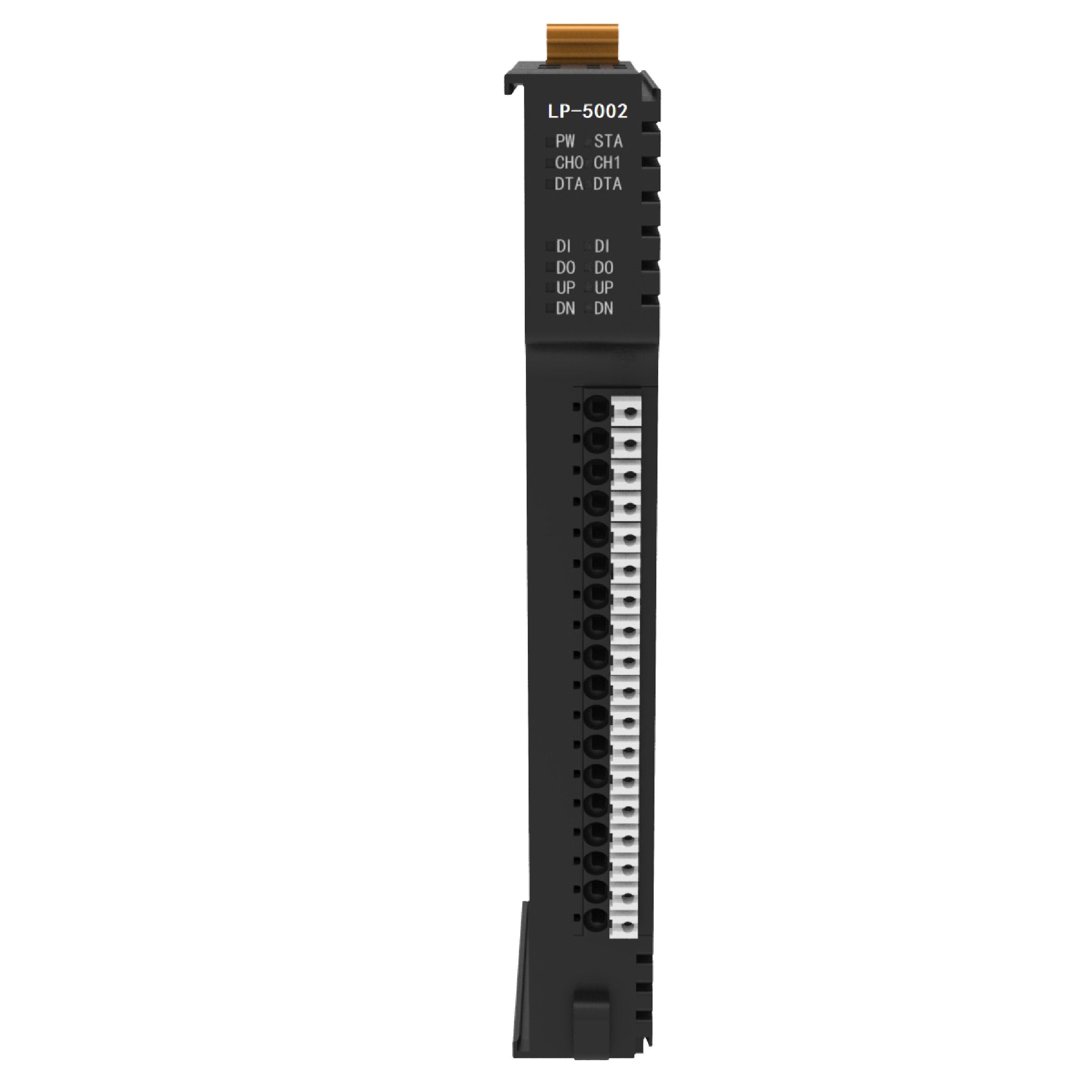

LP-5002 |
2通道编码器/SSI输入/每个通道支持SSI绝对值编码器信号输入/1个数字量信号输入/输入电压5VDC或24VDC/每个通道支持1个数字量输出信号/输出电压5VDC/ |
|
LP-1002 |
2通道编码器/5V输入/正交解码/偏向脉冲/高速计数/2通道DI/2通道DO/2路5V输出/32bit/最大输入频率1.5MHz |
|
LP-4002 |
2通道4路PWM输出� ？�/24V单端/开关频率≤200KHz |
KYIO-L系列编码器输入� ？橛没植�-V10
