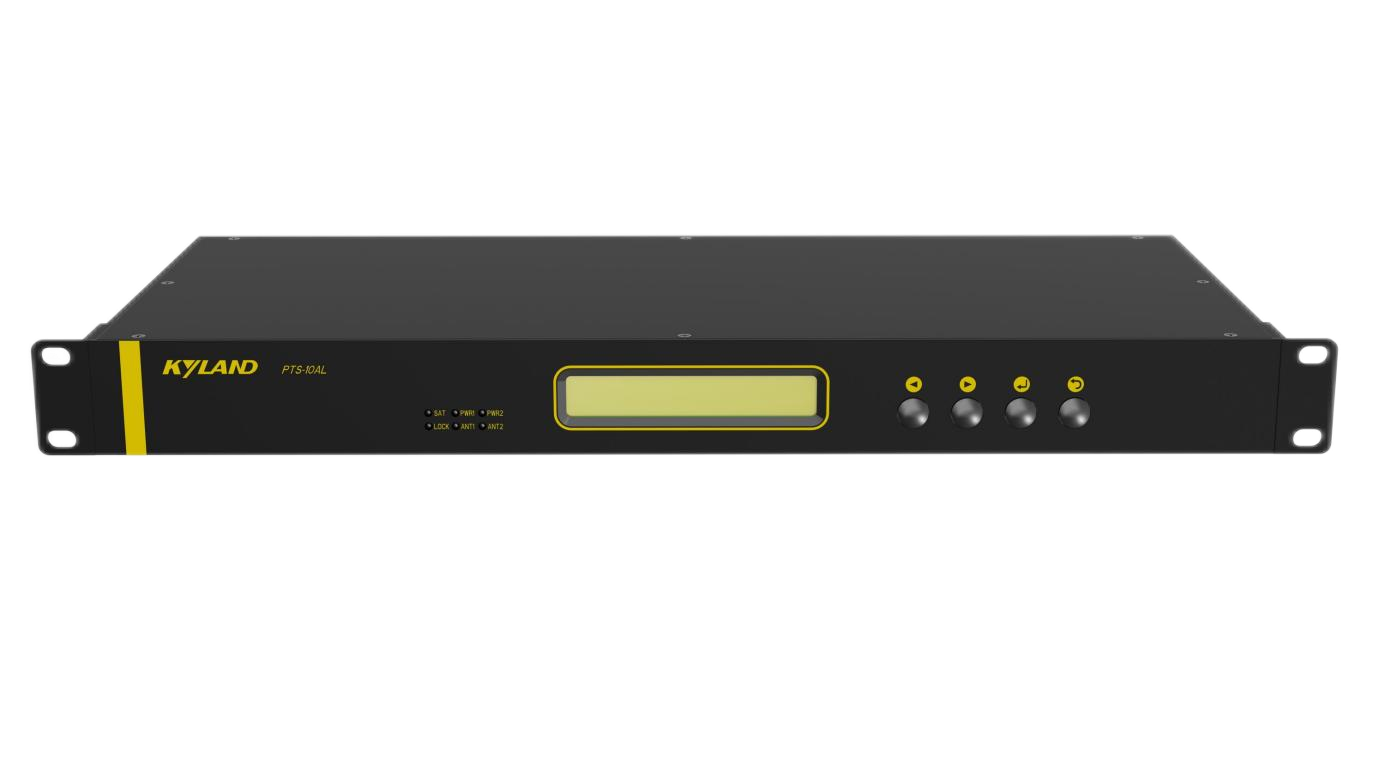

PTS-10AL
高性价比1U机架式高精度时钟服务器
产品简介

PTS-10AL准确时间同步装置是一款为工业领域提供的纳秒级时间服务的机架式多功效时钟服务器。该服务器支持北斗/GPS/GLONASS双通道绝对时间基准和IRIG-B地面基准时间源的自动跟踪和锁定 ，同时内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功效。
PTS-10AL支持PTP网络时间同步授时信号 ，支持NTP/PTP/脉冲/IRIG-B码/串行TOD时间报文等多种输出信号以知足差别行业的时间同步需求。
PTS-10AL时钟服务器支持WEB/SNMP远程系统管理和设置模式。

要害特征



性能参数
产品规格
时间输入源接口 类型一 卫星信号接口 2路BNC天线接口
类型二 地面信号接口1 1路 FI 光纤接口：IRIG-B输入接口
类型三 地面信号接口2 1路光电复用接口/4路RJ45电口：PTP信号输入接口
守时性能 宽温晶振(TCXO) 20μs/h
网络端口 网口类型 1*10/100/1000M 光电复用接口 + 4*10/100M 电口
支持NTP、PTP功效
输出端口 2路BNC接口：IRIG-B ，PPS/PPM/PPH信号输出
2路串行485接口：TOD ，IRIG-B ，PPS/PPM/PPH信号输出
2路串行232接口：TOD ，IRIG-B ，PPS/PPM/PPH信号输出
1路光电复用接口/4路RJ45电口：NTP ，PTP信号输出
性能参数 NTP(RJ45/SFP)：优于50μs
PTP(RJ45/SFP)：优于120ns
IRIG-B(TTL电平/串行)：优于100ns
脉冲信号(TTL电平)：优于120ns
TOD(串行)：优于150ns
NTP请求量: ＞5000次/秒
接口指示灯 Link/ACT ，Speed
面板指示灯 天线指示灯：ANT
电源指示灯：PWR
卫星锁定指示灯：LOCK
卫星状态灯：SAT
电源及告警 输入电压 220VAC(85-264VAC/77-300VDC)
电源数目 单电源/双电源可选
功耗 16W
接入端子 5.08mm间距插入式端子
电源告警 支持时钟掉电状态告警
状态告警 支持时钟守时状态告警
面板按键 UP 光标向左移/向前翻页
DOWN 光标向右移/向后翻页
ENTER 进入下级菜单/确认操作
ESC 返回上级菜单/作废操作
机械结构 装备尺寸 W×H×D：482.60×44×180mm
装置方法 1U机架式装置
外壳材质 金属
净重 2.6kg
防护品级 IP30以上
散热方法 机箱外貌散热设计 ，无电扇
情形 事情温度-40～70℃
存储温度-40～85℃
湿度5～95% ，无凝露
质保 5年
行业标准 EMI：
FCC CFR47 Part 15
EN55022/CISPR22,ClassA
EMS：
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)
可靠性要求
EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A
EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A
IEC60068-2-1: Cold ；IEC60068-2-2: Dry heat
IEC60068-2-30: Damp heat
机械性能
IEC 60068-2-6
IEC 60068-2-27

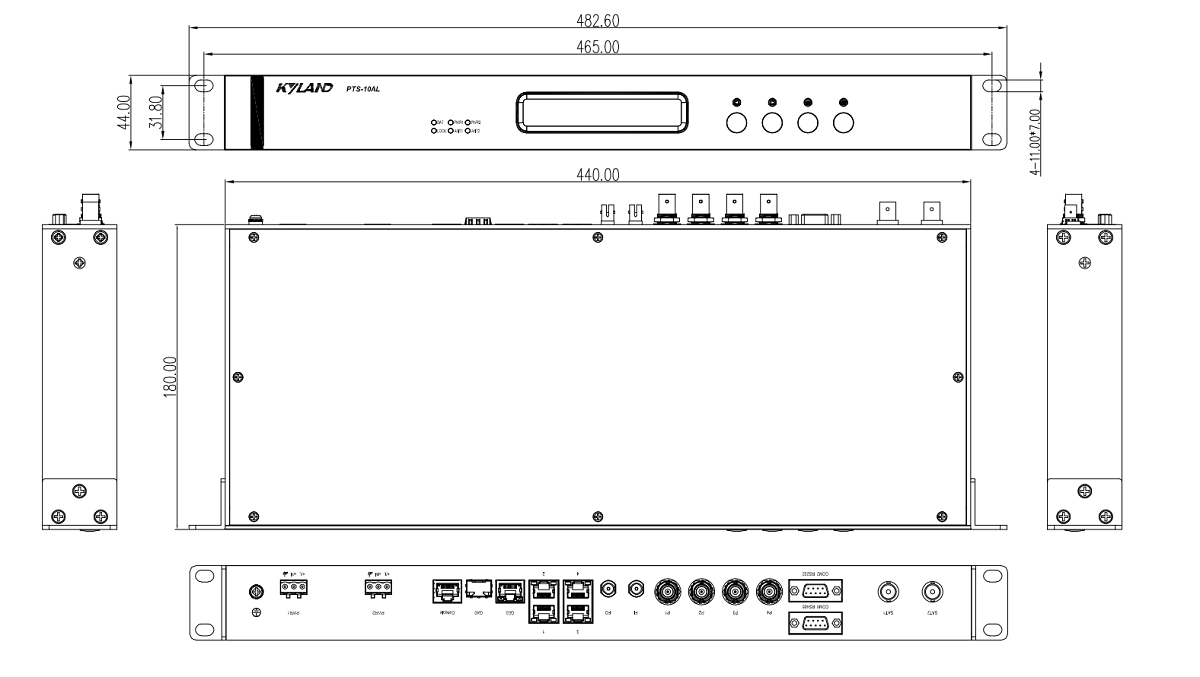

机械尺寸

尊龙凯时·(中国区)人生就是搏!

订购信息

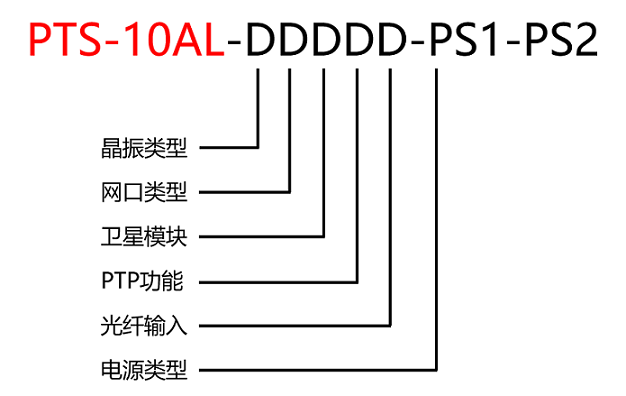

装备选型



推荐型号

型号

电源类型

 晶振类型 PTP功效 卫星�  ？�

网口类型

1*10/100/1000M

光电复用端口 ，

4*10/100M 电口

支持NTP、PTP信号输出功效

输出接口

2路BNC接口

2路串行485接口

2路串行232接口

 光纤输入
PTS-10AL-17211-HV

单电源

220VAC(85-264VAC/77-300VDC)

宽温晶振

TCXO

 支持

单通道 ，可设置GPS/BDS/GLONASS

 支持 支持 支持
PTS-10AL-17511-HV-HV

双电源

220VAC(85-264VAC/77-300VDC)

宽温晶振

TCXO

 支持

双通道 ，可划分自力设置GPS/BDS/GLONASS

 支持 支持 支持



基本设置形貌



                                                                              尊龙凯时·(中国区)人生就是搏!



类型 P/N号 形貌
晶振类型-D 1 宽温晶振 (TCXO)
网口类型-D 7 1*10/100/1000M 光电复用端口 ，4*10/100M 电口 ，支持NTP、PTP信号输出功效
卫星�  ？�-D 2 单通道 ，可设置GPS/BDS/GLONASS
5 双通道 ，可划分自力设置GPS/BDS/GLONASS
PTP功效-D 1 支持
光纤输入-D 1 支持
电源类型-D HV 220VAC(85-264VAC/77-300VDC) ，单电源
HV-HV 220VAC(85-264VAC/77-300VDC) ，双电源



配件包选型

时钟服务器 对应时钟配件包
形貌 说明 物料编码 物料形貌 说明
PTS-10AL-17211-HV 单卫星通道 ，单电源 310007802 时钟服务器配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个底座式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线
310007803 时钟服务器配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头) ，1个抱箍式天线支架 ，2条3m电源线 ，1个防雷器 ，1条30cm防雷器馈线
PTS-10AL-17511-HV-HV 双卫星通道 ，双电源 310007804 时钟服务器配件包-2-2-50-B 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，2个底座式天线支架 ，2条3m电源线 ，2个防雷器 ，2条30cm防雷器馈线
310007805 时钟服务器配件包-2-2-50-H 2条双模天线(50m线缆含GPS/BDS蘑菇头) ，2个抱箍式天线支架 ，2条3m电源线 ，2个防雷器 ，2条30cm防雷器馈线



配件包说明

时钟配件包 包括配件
物料形貌 说明 数目
时钟服务器配件包-2-1-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-BASE 底座式装置支架  1
毗连线缆-3相电源线-3M(单头镀锡) 3m交流电源线 ，单头镀锡 ，3芯 ，10A 250V  2
PTS-ANT-LIGHTING 天线及装备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm装备防雷器馈线  1
时钟服务器配件包-2-1-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-HOOP 抱箍式装置支架  1
毗连线缆-3相电源线-3M(单头镀锡) 3m交流电源线 ，单头镀锡 ，3芯 ，10A 250V  2
PTS-ANT-LIGHTING 天线及装备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm装备防雷器馈线  1
时钟服务器配件包-2-2-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-BASE 底座式装置支架  2
毗连线缆-3相电源线-3M(单头镀锡) 3m交流电源线 ，单头镀锡 ，3芯 ，10A 250V  2
PTS-ANT-LIGHTING 天线及装备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm装备防雷器馈线  2
时钟服务器配件包-2-2-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-HOOP 抱箍式装置支架  2
毗连线缆-3相电源线-3M(单头镀锡) 3m交流电源线 ，单头镀锡 ，3芯 ，10A 250V  2
PTS-ANT-LIGHTING 天线及装备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm装备防雷器馈线  2



配件说明



类型 物料形貌 说明
GPS天线 PTS-ANT-GPS-30-BNC GPS单模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-50-BNC GPS单模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-100-BNC GPS单模天线(100m线缆含蘑菇头)
BDS天线 PTS-ANT-GPS-BDS-30-BNC GPS/BDS双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-BDS-100-BNC GPS/BDS双模天线(100m线缆含蘑菇头)
GLONASS天线 PTS-ANT-GPS-GLN-30-BNC GPS/GLN双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-GLN-50-BNC GPS/GLN双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-GLN-100-BNC GPS/GLN双模天线(100m线缆含蘑菇头)
双频蘑菇头 PTS-ANT-GPS-BDS-N GPS/BDS双频蘑菇头(N型讨论)
三频蘑菇头 PTS-ANT-GPS-BDS-GLN-N GPS/BDS/GLN三频蘑菇头(N型讨论)
天线同轴电缆 PTS-ANT-CABLE-30 30m单卫星天线同轴电缆
PTS-ANT-CABLE-50 50m单卫星天线同轴电缆
PTS-ANT-CABLE-80 80m单卫星天线同轴电缆
PTS-ANT-CABLE-100 100m单卫星天线同轴电缆
电源线 毗连线缆-3相电源线-3M(单头镀锡) 3m交流电源线 ，单头镀锡 ，3芯 ，10A 250V
信号放大器 PTS-ANT-AMPLIFIER 天线信号放大器(个/100m及以上天线长度)
(需定制 ，如需使用请联系公司)
装备防雷器 PTS-ANT-LIGHTING 天线及装备防雷器
PTS-ANT-BNC-J/BNC-K-30cm 30cm装备防雷器馈线
蘑菇头装置支架 PTS-ANT-MOUNT-BASE 底座式装置支架
PTS-ANT-MOUNT-HOOP 抱箍式装置支架
