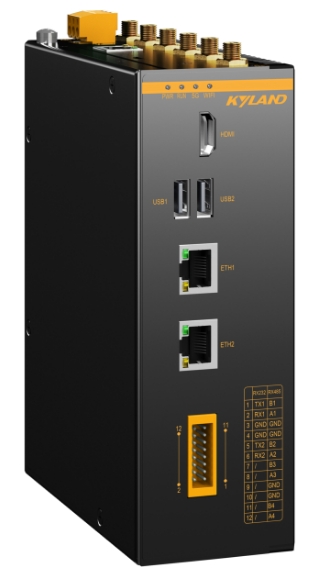

NewPre2300系列接纳嵌入式无电扇方法设计 ，搭载瑞芯微RK3399处置惩罚器 ，接纳业界主流的2 x Cortex-A72 + 4 x Cortex-A53巨细核架构 ，并配备四核ARM Mali-T860图形处置惩罚器 ，支持AI加速卡扩展 ，为边沿盘算和边沿控制提供算力支持 。
NewPre2300系列支持IEC61131-3控制编程 ，支持主流工业协媾和接口 ，实现实时控制、高速实时数据收罗、边沿盘算等多种营业合一的一站式解决计划 。
□ 接纳ARM 双核Cortex-A72 + 四核Cortex-A53处置惩罚器、4GB DDR3和32GB eMMC
□ 无电扇设计 ，支持-20~60℃宽温运行
□ 切合EMC三级、IP40防护
□ 无邪配装 ，可通过内部接口扩展选配5G、WIFI（或AI加速卡） ，可选配外地IO和CAN
□ 预装MaVIEW LinuxRTE ，支持实时控制 ，支持Modbus TCP、Modbus RTU（Master）、Custom TCP、Custom UDP、EtherCAT（Master）、Profinet（Master）、OPC UA、MQTT（Client）等常用工业通讯协议
| 主系统 | ||
| CPU | RK3399 ，2 x Cortex-A72 + 4 x Cortex-A53架构 ，主频最高1.8GHz | |
| 内存 | 4GB LPDDR3 | |
| 存储 | 32GB eMMC | |
| 图形处置惩罚器 | 四核ARM Mali-T860 GPU | |
| 视频处置惩罚器 | 支持4K VP9 and 4K 10bits H265/H264 视频解码 | |
| AI加速卡（选配） | RK1808 ，3 TOPs for INT8 / 300 GOPs for INT16 / 100 GFLOPs for FP16(占用miniPCIe插槽) |
|
| 接口 | ||
| 网络接口 | 2 x 10/100/1000Base-T(X) | |
| USB | 1 x USB3.0(USB1) ，1 x USB2.0(USB2) | |
| 串口 | 2 x RS485 ，2 x RS232 | |
| IO（可� 。� | 8 x DI（NPN/PNP,隔离电压3750Vrms）、8 x DO(晶体管输出 ，每通道最大电流600mA ，隔离电压5000Vrms) |
|
| CAN(可选) | 1 x CAN | |
| 显示接口 | 1 x HDMI | |
| 扩展 | 1 x miniPCIe ，1 x M.2(USB3.0协议) , 1 x SIM(5G卡槽) ，1 x TF | |
| 电源 | ||
| 输入电压 | 9~36V | |
| 接口端子 | 3芯5.08mm间距插入式端子 | |
| 功率 | <20W ，（不含AI加速） | |
| 过载�；� | 支持 | |
| 反接�；� | 支持 | |
| 指示灯 | PWR ，RUN ，5G ，WIFI | |
| 机械结构 | ||
| 外壳 | 金属 | |
| 散热方法 | 自然冷却 , 无电扇 | |
| 防护品级 | IP40 | |
| 重量 | <2kg | |

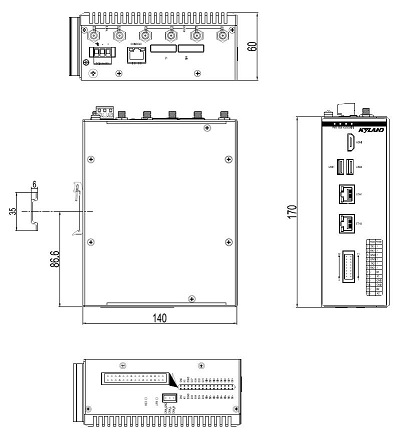

| 尺寸 | 140mm x 170mm x 60mm（W x H x D） | |
| 装置方法 | 卡轨式 | |
| 情形 | ||
| 事情温度 | -20 ～ 60℃ | |
| 存储温度 | -40 ～ 85℃ | |
| 相对湿度 | 5 ～ 95% 无凝露 | |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV（line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
|
| 机械 | IEC60068-2-6( 振动 ) IEC60068-2-27( 攻击 ) IEC60068-2-32( 自由跌落 ) |
|
| 5G（可� 。� | ||
| 扩展接口方法 | M.2 | |
| 组网方法 | SA、NSA | |
| 网络制式 | 5G NR/LTE‐FDD/LTE‐TDD/WCDMA | |
| 频段 | Sub-6Ghz | |
| 天线 | SMA 接口 ( 外螺内孔 ) ，4 根 | |
| SIM卡 | 抽屉式卡座 | |
| WIFI（可� 。� | ||
| 扩展接口形式 | miniPCIe | |
| 标准及频段 | 支持 IEEE802.11b/g/n ，2.4G频段 ，支持AP模式 ，Station 模式 支持 IEEE802.11ac ，5.8G频段 ，支持 AP 模式 ，Station 模式 |
|
| 清静加密 | 支持 WEP、WPA、WPA2 等多种加密方法 | |
| 发射功率 | 26dBm（11b） ，21.5dBm（11g） ，20dBm（11n） ，16dBm（11ac） | |
| 吸收迅速度 | <-72dBm@54Mpbs | |
| 天线 | SMA 接口 ( 外螺内孔 ) ，2 根 | |
| 装备型号 | 规格 |
| NewPre2300-R3399-M2D9MW0-0204A | 2 网4 串 ，2USB ，HDMI ，精简版 |
| NewPre2300-R3399-M2D9MW3-0204A | 2 网4 串 ，2USB ，HDMI ，5G ，WIFI |
| NewPre2300-R3399-M2D9MW1-0204C01A16DIO | 2 网4 串1CAN, 8DI8DO, HDMI, WIFI, 2USB,中性 |
| NewPre2300-R3399-M2D9MW3-0204C01A16DIO | 2 网4 串1CAN, 8DI8DO, 2USB, HDMI, WIFI, 5G |
| NewPre2300-R3399-M2D9MW5-0204C01A16DAI | 2 网4 串1CAN,8DI8DO,2USB,HDMI,5G,1808 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DIO | 2 网4 串1CAN,8DI8DO,2USB,HDMI,5G |
