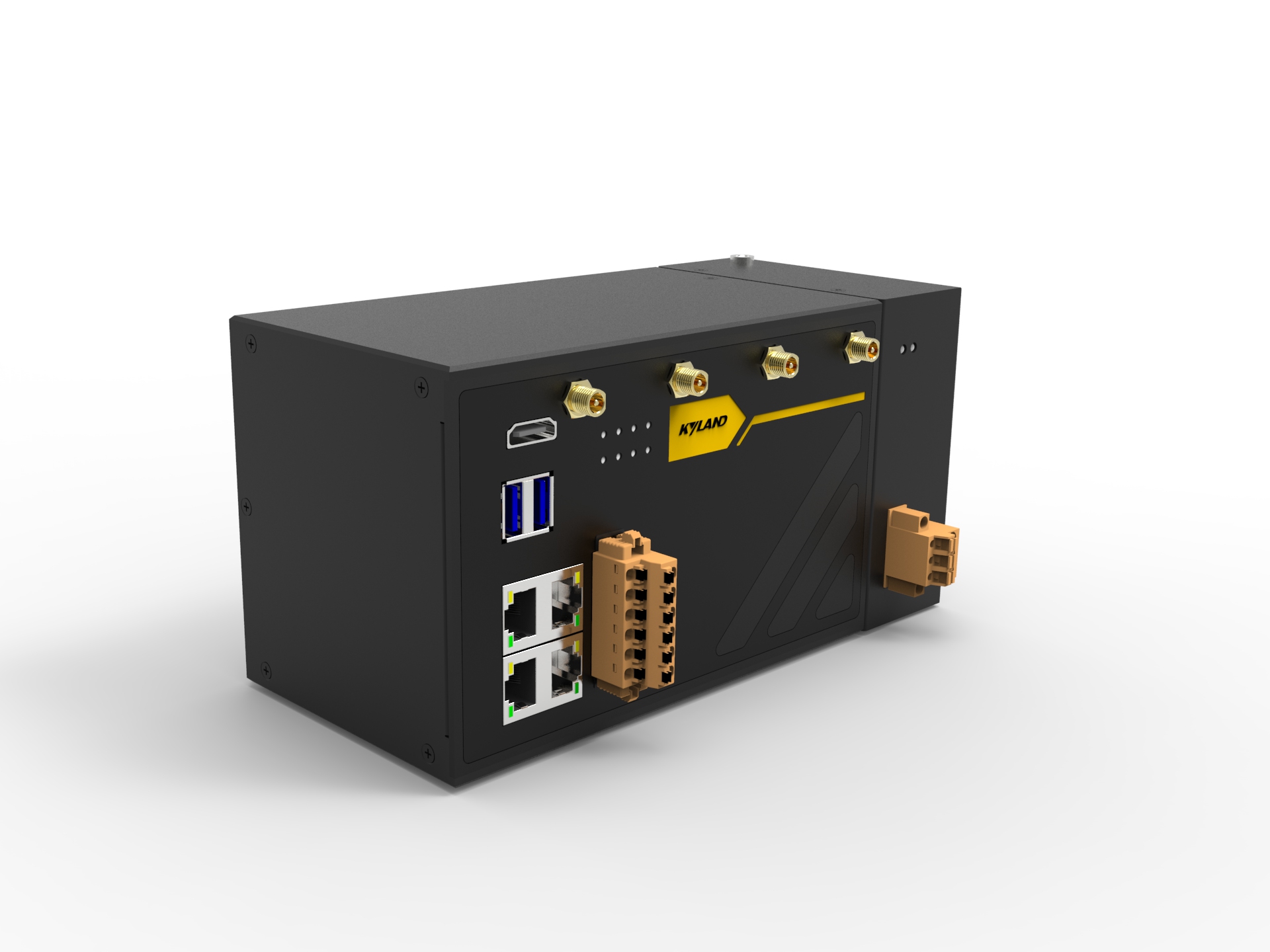

NewPre5100搭载龙芯2k1000双焦点处置惩罚器，100%国产化，为国家要害领域装备自动控制保驾护航。
NewPre5100接纳业界主流模组化拼接式控制器结构，可直接拼接扩展I/O� ？�。NewPre5100支持主流工业协议，利便毗连现场伺服、漫衍式I/O等装备，并支持4G/5G扩展，知足多种毗连要求。
清静可控
●元器件 100% 国产化
●MaVIEW 控制开发平台完全自主研发
●小型化极致效能
●无电扇设计，-40~70℃宽温运行
●切合 EMC 三级，IP40 防护，知足严苛工业应用场景要求
●100mm 高度适合单手导轨装置操作
●无邪� ？槔┱�
●支持HDMI、USB，外地可选配RS232、 RS485、CAN、PI、PO、DI、DO
●提供拼接端子，可扩展 KYIO-H、KYIO-C� ？椋ù迹�，包括DI,DO,AI,AO,RTD等� ？�
●支持 4G/5G 扩展，知足多种毗连要求
高性能控制
●预装图形化控制开发平台 MaVIEW，支持 IEC61131-3，支持C++
●强实时包管，支持 1ms 的控制周期
●支持运动控制 PLCopen 单轴管理，单轴运动，多轴电子齿轮，电子凸轮，挺杆等功效, 支持多轴空间圆弧，空间直线插补
●支持 Modbus RTU, Modbus TCP, EtherCAT,Ethernet/IP, AUTBUS, 支持自界说的串口/CAN/TCP 协议，OPC UA Sever、MQTT 等常用工业通讯协议
●支持AUTBUS宽带实时总线
| 盘算 | |
| CPU | 国产龙芯2k1000，双焦点，主频 800MHz |
| 内存 | 2GB，可选4GB |
| 存储 | 标配256MB板载存储 |
| 扩展存储 | 可选，mSATA，128GB， |
| 掉电坚持 | 可选铁电存储16KB/256KB |
| 控制器运算周期 | 可设置，最小1ms |
| 冗余 | 支持热备冗余控制器设置 |
| 接口 | |
| 显示接口 | 1 x HDMI |
| USB | 2 x USB2.0 |
| 以太网 | 支持2路或4路100/1000BASE-T，RJ45 |
| AUTBUS | 可选，支持1路AUTBUS |
| 串口 | CAN,最大支持4路 / RS 485,最大支持4路 / RS232,最大支持1路（详细详见选型表） |
| 无线 | 可选，4G/5G |
| 外地I/O | 3DO4PI4PO / 9DI6DO（详细详见选型表） |
| I/O扩展 | 支持KYIO-H系列 / KYIO-C系列IO� ？椋ㄏ晗赶昙⌒捅恚� /主机和电源� ？橹洳迦隝O� ？� |
| 电源 | |
| 输入 | 24VDC(18 ~ 36 VDC)，需搭配专用的电源� ？楣┑� |
| 主机功耗 | <20W |
| 机械结构 | |
| 机械结构 | 金属外壳 |
| 防护品级 | IP40 |

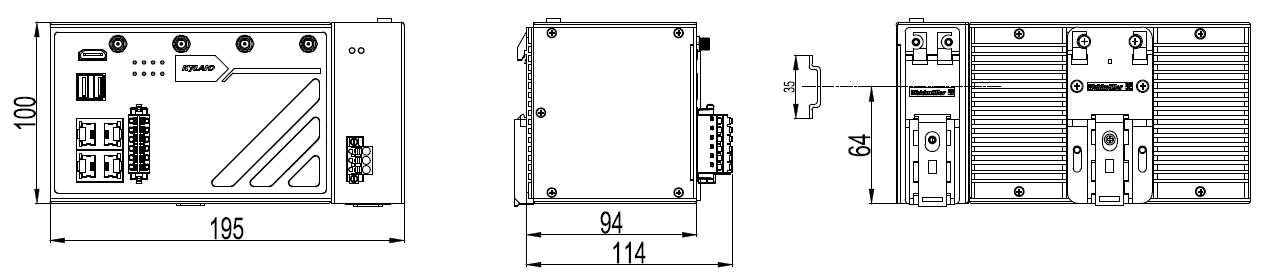

| 尺寸mm | 195 x 100 x 94（W×H×D），含电源� ？� |
| 整机重量 | 1.8Kg，含电源� ？� |
| 装置方法 | 导轨式装置 |
| 情形 | |
| 事情温度 | -40~70℃ |
| 存储温度 | -40~85℃ |
| 湿度 | 5 ～ 95% 无凝露 |
| 散热 | 无电扇，自然冷却 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6( 振动) IEC60068-2-27( 攻击) IEC60068-2-32( 自由跌落) |
|
可选典范型号 |
说明 |
|
NewPre5100-L2K1-M2D0W4-0403C1A |
龙芯2K1000-4G内存-256KB铁电-硬盘128G+256M-支持4G-4网口-1路CAN-1路RS232-2路RS485(搭配H型IO和电源) |
|
NewPre5100-L2K1-M1D2W0A-0200A |
龙芯2K1000-2G内存-256KB铁电-256M板载存储-AUTBUS-2网口(搭配H型IO和电源) |
|
NewPre5100-L2K1-M2D2W0-0402C2A |
龙芯2K1000/板载内存4G/256KB铁电存储/128G硬盘+256M板载存储/4网口/2CAN1RS4851RS232搭配H型IO和电源 |
|
必选� ？� KYPM |
说明 |
|
KYPM-K12V10W01 |
配套电源（H型必�。� |
|
高速型 IO选型 |
|||
|
KYDI-1601H |
16 通道 DI � ？� |
KYAO-0802H |
8 通道电流输出� ？� |
|
KYDO-1202H |
12 通道直流 DO � ？� |
KYRTD-0601H |
6 通道热电阻输入� ？� |
|
KYAI-0801H |
8 通道电流输入� ？� |
KYAO-0801H |
8 通道电流输出� ？� |
|
KYAI-0802H |
8 通道电压输入� ？� |
|
|
NewPre5100自主可控边沿通用控制器硬件装置手册_V10
