AI智能控制器支持Intel高性能八代、九代酷睿处置惩罚器，提供强盛盘算能力；多达8个USB3.0接口，三种差别的显示接口，提供多种媒体毗连；可支持大算力自力显卡，为AI视觉提供算力支持。
□ 支持-20~60℃宽温运行
□ 切合EMC三级、IP40防护品级
□ 富厚IO接口，支持VGA、HDMI、miniDP、RS232/RS485，可选外地DIO和CAN，支持PCIe x 16和PCIe x 4扩展
□ 支持接入RTSP协议及众多主流厂商网络摄像机，可接入64路高清网络视频；可集成NVR软件，支持4路4K高清网络视频预览、存储与回放，支持4K/8K区分率输出
□ 可装置实时操作系统Intewell/桌面系统Windows/Linux，支持实时控制与非实时营业融合，支持Modbus TCP、Modbus RTU(Master) 、EtherCAT (Master) 、EtherNet/IP (Master) 、Profinet (Master) 、MQTT (Client) 、OPC UA 、自界说TCP等常用工业通讯协议
| 硬件焦点设置 | |
| CPU | Intel 酷睿八/九代插座式（LGA1151） |
| 内存 | 双插槽设计，最高支持64GB DDR4 |
| 存储 | 1 x mSATA SSD 固态硬盘 1 x SATA 2.5 英寸可抽拉硬盘盒扩展 1 x M.2 硬盘扩展 |
| GPU | 板载Intel? UHD Graphics 630 |
| 接口 | |
| 网口 | 4 x 100/1000BASE-T(X)，RJ45接口；支持PCIe�？槔┱梗∟ewPre3102） |
| USB | 8 x USB3.0 |
| 串口 | 4 x DB9，A料号（4 x RS232），B料号（2 x RS485，2 x RS232） |
| I/O（选配） | 2 x CAN ，8 x DI（PNP/NPN），8 x DO（晶体管漏型输出） |
| 显示接口 | 1 x HDMI，1 x VGA，1 x miniDP |
| 音频接口 | 1 x Mic in，1 x Line out |
| 扩展槽 | 1 x mSATA 1 x M.2(B key)，1 x M.2(M key) 1 x SATA 1 x PCIe x16插槽(支持显卡扩展)、1 x PCIe x4插槽（NewPre3102） |
| 指示灯 | |
| 系统运行指示灯 | HDD，ERR |
| 以太网口指示灯 | Link/ACT |
| 电源 | |
| 输入电压 | 12VDC |
| 接入端子 | 4 芯5.08mm 间距插入式端子 |
| 功耗 | 主机功耗<80W，显卡自力供电 |
| 机械结构 | |
| 外壳 | 金属 |
| 防护品级 | IP40（主机） |

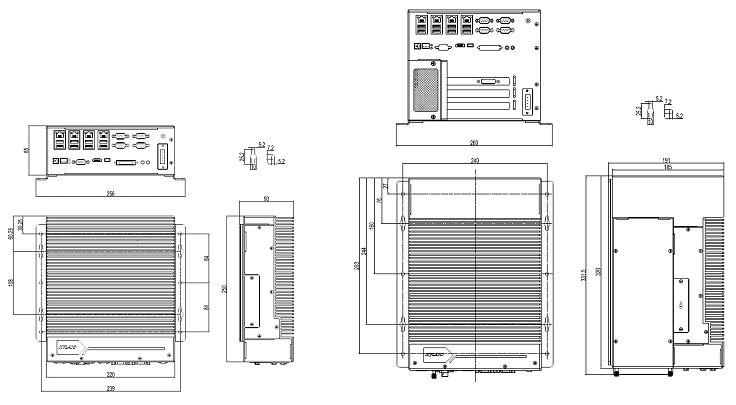

| 尺寸 | NewPre3101：220mm x 85mm x 250mm（W x H x D）； NewPre3102：220mm x 185mm x 320mm（W x H x D）； |
| 整机重量 | NewPre3101：5.7Kg NewPre3102：9.5Kg |
| 装置方法 | 平面牢靠装置，壁挂式装置 |
| 散热 | NewPre3101：自然冷却, 无电扇 NewPre3102：主机无电扇，显卡电扇散热 |
| 情形 | |
| 事情温度 | -20~60℃（主机） |
| 存储温度 | -40~85℃ |
| 湿度 | 5 ～ 95% 无凝露 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6（振动） IEC60068-2-27（攻击） IEC60068-2-32（自由跌落） |
|
NewPre3101 NewPre3102 |
- |
X |
- |
configuration |
- |
Ports |
Serial Number |
Special |
|
I |
|
II |
III |
IV |
V |
VI |
|
I. Basic type designation: NewPre3101：Without PCIE extensibility NewPre3102：With PCIe x16,PCIe x4 |
|
II. CPU: I7-8700T: I7-8700T CPU I7-9700: I7-9700T CPU |
|
III. configuration: M5D3W0: 32GB memory,1TB Solid State Disk, M5D3W5: 32GB memory,1TB Solid State Disk, support 5G |
|
IV. Ports: 0404:4 x Networks,4 x Serial ports 0404C2: 4 x Networks,4 x Serial ports,2 x CAN |
|
V. Serial Number: A:CCC type U:CE type |
|
VI. Special 16DIO:8 x DI,8 x DO |
|
主机典范型号 |
说明 |
|
NewPre3101-I7-9700-M5D3W0-0404A |
I7-9700 /32GB DDR4/1T SATA SSD/4 x RS232 |
|
NewPre3101-I7-9700-M5D3W0-0404B |
I7-9700 /32GB DDR4/1T SATA SSD/2 x RS485/2 x RS232 |
|
NewPre3101-I7-8700T-M5D3W0-0404A |
I7-8700T/32GB DDR4/1T SATA SSD/4 x RS232 |
|
NewPre3101-I7-8700T-M5D3W0-0404B |
I7-8700T /32GB DDR4/1T SATA SSD/2 x RS485/2 x RS232 |
|
NewPre3102-I7-8700T-M5D3W0-0404A |
I7-8700T /32GB DDR4/1T SATA SSD/4 x RS232 |
|
NewPre3102-I7-8700T-M5D3W0-0404B |
I7-8700T /32GB DDR4/1T SATA SSD/2 x RS485/2 x RS232 |
扩展卡选型说明
|
槽 1 可选�？� |
|
|
NM-GTX1660 |
GPU扩展卡，GTX 1660，PCIe x16 |
|
NM-GTX1660S |
GPU扩展卡，GTX 1660 Super，PCIe x16 |
|
NM-RTX3060 |
GPU扩展卡，RTX 3060，PCIe x16 |
|
槽 2~5 可选�？� |
|
|
NM-4ETH |
以太网扩展卡，4 x 100/1000BASE-T(X)，RJ45，PCIe x1 |
KyLand-NP310x AI智能控制器-datasheet-20230911
