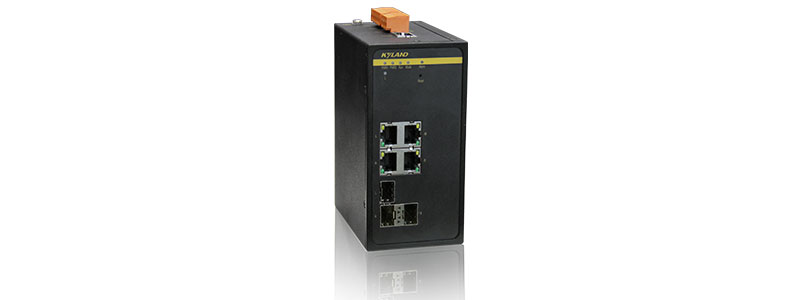

Ruby3A
3端口二层网管型卡轨式PRP/HSR交流机
产品简介

Ruby3A系列交流机是专门为知足高可靠性的工业网络而设计，实现了切合IEC62439-3标准的PRP(并行冗余协议)和HSR(高可用性无缝冗余)协议。Ruby3A可以实现单点故障零丢包，构建非�？煽康耐ㄑ锻�。全FPGA硬件解决计划使得Ruby3A可以在统一硬件上实现HSR和PRP的软件可设置，并且具有很是低的网络延时。Ruby3A支持IEEE 1588v2，通过HSR/PRP网络，可以实现高精度的时钟同步.

要害特征

支持PRP(IEC62439-3-4)和HSR(IEC62439-3-5)
HSR/PRP端口光电可选(Combo)
支持基于硬件的IEEE1588v2
支持Reset功效
支持带外管理网口
切合IEC61850-3和IEEE1613

性能参数
软件功效
冗余功效 支持PRP，故障恢复时间0ms
支持HSR，故障恢复时间0ms
支持PRP/HSR Coupling
支持Quadbox模式
管理与维护 支持Console，Web，Telnet管理方法
支持SNMPv1/v2c/v3
支持IEC 61850 MMS Server
支持LLDP
支持DHCP client
支持软件升级
支持设置上传/下载
支持FTP
支持Syslog
支持端口告警，内存/CPU使用率告警
支持线缆检测
时钟同步 支持PTPv2（IEEE1588-2008）TC模式，精度小于1us
支持NTP
支持SNTP
清静特征 支持SSH
支持SFTP
支持TACACS+
支持RADIUS
产品规格
标准 IEEE 802.3ab(1000Base-T)
IEEE 802.3z(1000Base-SX/LX)
IEEE 802.3u(100Base-TX和100Base-FX)
IEC62439-3-5(HSR)
IEC62439-3-4(PRP)
接口 千兆光口：1000Base-X, 100Base-FX, SFP接口
千兆电口：100/1000Base-T(X), RJ45接口
调试口：RS232，RJ45接口
告警接口：3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max, 60W Max
指示灯 运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
外地接口Link指示灯：L
HSR/PRP事情模式指示灯:Mode
端口指示灯:Link/ACT
按钮 Reset:系统复位按钮
电源 输入电压：
24-48VDC(18-72VDC),
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
接入端子：
5芯5.08mm间距插入式端子（低压）
3芯7.62mm间距插入式端子（高压）
功率：<8W
过载�；ぃ褐С�
反接�；ぃ褐С�
冗余�；ぃ褐С�
机械结构 外壳：金属材质
散热方法：自然冷却，无电扇
防护品级：IP40
尺寸：66mm×135mm×107.5mm(W×H×D)
重量：1.25Kg
装置方法：DIN卡轨式或壁挂式
情形 事情温度：-40°C to +85°C
贮存温度：-40°C to +85°C
相对湿度：5～95%无凝露
质保 MTBF：351889h
保修期：5年
认证 CE, FCC
EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2
Rail Traffic: EN 50121-4
IEC61850-3, IEEE1613
IEC 62368-1, EN 62368-1
行业标准 EMI：
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS：
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械：
IEC60068-2-6(振动)
IEC60068-2-27(攻击)
IEC60068-2-32(自由跌落)
机械尺寸

尊龙凯时·(中国区)人生就是搏!
尊龙凯时·(中国区)人生就是搏!

订购信息
推荐型号 形貌
Ruby3A-3G-HV 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
Ruby3A-3G-L2-L2 3×1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo接口; 24-48VDC(18-72VDC),冗余输入



选购配件

配件 配件说明
千兆SFP�？� 参考工业级千兆SFP�？檠」罕�
百兆SFP�？� 参考工业级百兆SFP�？檠」罕�
RJ45防尘罩 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01
串口线 RJ45/DB9，2米，编码：111030019
电源线 3相电源线，3米，编码：111020004
电源端子 低压型号：5芯5.08毫米间距电源端子，编码：107010505
高压型号：3芯7.62毫米间距告警端子，编码：107010805
告警端子 3芯5.08毫米间距告警端子，编码：107010520
卡轨座 编码：109990406
壁挂装置板 型号：DT-BGAZ-02
